essais Boxster en reparation

Message par jojodereo le Lun 24 Sep 2012 - 20:37

Rappel du premier message :

Petit résumé :

Il appartient a un amis qui l'as acheté pas trop cher car en état moyen (enormement microrayé) et embrayage Hs (mais fournis). Comme je suis autoentrepreneur mécanicien il me l'as confié. Son but est d'en profiter un peu et de le revendre après.

Malheureusement, a peine a moitier de la route pour la ramener chez nous la bete a calé. En sortant il a sentis une odeur de brulé et vu de la fumée a l'arrière. de l'huile coulait sous le moteur en feu !!!

Heuresement il a reussi a arreter le feu rapidement.

Donc premier etapes démonter le pare choc

Ensuite la barre stab et pour finir l'echapement complet (silencieux + catas)

Ensuite on calle la boite et le moteur. On demonte les deux cardans et les supports boite .

On enleve le recepteur d'embrayage.

Et enfin on desacouple la boite

c'est la qu'on decouvre ca :


Boxster en reparation - Page 2 Sam_1722

Boxster en reparation - Page 2 Sam_1723

Boxster en reparation - Page 2 Sam_1724

Boxster en reparation - Page 2 Sam_1725

Boxster en reparation - Page 2 Sam_1726

Boxster en reparation - Page 2 Sam_1727

affraid affraid affraid affraid

Le recepteur HS, laissait coulé du liquide de frein sur le disque completement HS, a force de patiner, echauffement et feu. La voiture a calé quand les flammes ont brulées le fil du capteur PMH.

J'ai ensuite sortie le volant moteur, HS aussi a cause du feu et du roulement centrale cassé.

j'ai aussi demonté le couvercle du roulement IMS qui lui aussi est HS.

je me suis fait un outils pour le sortir, le roulement avait tellement de jeu que seul la bague inter est venue.

pour sortir la cage exterieure, j'ai tous calffeutré et je l'ai decoupé au dremel !!! 3H pour sortir cet saloperie !!!

me reste plus qu'a nettoyer nickel (je vais meme sortir le carter moteur) et faire une grosse commande !

Donc au programme retrofit kit lnengeneering, embrayage, volant moteur, fourchette d'embrayage, emeteur d'embrayage, capteur PMH et divers bricoles !

je ferais plus de photos au remontages.


Dernière édition par jojodereo le Mar 25 Sep 2012 - 11:04, édité 1 fois
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas


essais Re: Boxster en reparation

Message par cacou83 le Jeu 27 Sep 2012 - 22:55

bloquer le vilebrequin c'est bien aussi pour éviter le décalage


Boxster en reparation - Page 2 IMG_18831339682370
Boxster en reparation - Page 2 IMG_18841339682391Boxster en reparation - Page 2 Inst21339631046

cacou83
VIP 3000
VIP 3000

27/07/2010
Messages : 3042

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Jeu 27 Sep 2012 - 23:08

Vraiment tres tres peu de risque que le vilo tourne tous seul, les aac pourquoi pas mis le vilo ca tourne pas comme ca.
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par sniper38 le Ven 28 Sep 2012 - 8:46

Post très intéressant
sniper38
sniper38
1500 tr/mn
1500 tr/mn

08/04/2012
Messages : 59
Age : 46
Localisation : morestel
Modèle : boxster 3.2 s

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par Invité le Ven 28 Sep 2012 - 8:53

Sur la photo du milieu, je vois que tu as bloqué l'IMS avec des visses tête creuse dans le logement des boulons de maintien de la flasque comme préconisé ( je faisais référence à cela aussi ) ou bien ce sont des photos prises sur internet.


Dernière édition par turbofan le Ven 28 Sep 2012 - 9:47, édité 1 fois
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Ven 28 Sep 2012 - 9:09

@turbofan a écrit:Sur la photos du milieu, je vois que tu as bloqué l'IMS avec des visses têtes creuses dans le logement des boulons de maintien de la flasque comme préconisés ( je faisais référence à cela aussi ) ou bien ce sont des photos prises sur internet.

J'avais pas vu et j'y avais pas pensé a ca !

La prochaine ca c'est sur je le fait !
Comme ca plus de risque de decallage dutout, et l'ims ne peut plus s'excentrer bravo
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par cacou83 le Ven 28 Sep 2012 - 9:30

Les photos je les ai prises sur internet et effectivement je n'avais pas vu les vis CHC dans le flasque IMS...comme quoi à plusieurs ça avance ...
d'ou le dicton " 2 cons qui marchent iront toujours plus loin qu'un philosophe assis" ^;

--https://www.boxster-cayman.com -- #BC911 --


cacou83 boxster
cacou83
cacou83
VIP 3000
VIP 3000

27/07/2010
Messages : 3042
Age : 67
Localisation : 83 var
Modèle : Boxster 986

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par Invité le Ven 28 Sep 2012 - 9:42

+1
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par cacou83 le Ven 28 Sep 2012 - 14:08

je n'ai pas vu de plan éclaté de ce montage IMS et derrière dans le carter ça tient comment au niveau des vis, c'est un flasque qui tient le roulement??les vis CHC tiennent quoi? scratch

--https://www.boxster-cayman.com -- #BC911 --


cacou83 boxster
cacou83
cacou83
VIP 3000
VIP 3000

27/07/2010
Messages : 3042
Age : 67
Localisation : 83 var
Modèle : Boxster 986

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par Invité le Ven 28 Sep 2012 - 16:03

Les vis appuient sur la flasque de la roue denté de l'arbre IMS.

Mais attention, avant de visser, passer un tournevis assez long dans le trou des 3 vis pour vérifier que vous ne tomberez pas dans un trou de la roue dentée, car elle est ajourée.

Il faudra donc tourner légèrement le vilebrequin pour que les trous de vis soit masqué au fond. Le mieux c'est de prendre des mesures, l'enfoncement du tournevis doit être égale sur les trois trous (soit 25 mm à peu près).

Les vis doivent appuyer où est la flèche verte :

Boxster en reparation - Page 2 Pic004

Boxster en reparation - Page 2 Pic044

Boxster en reparation - Page 2 Pic043
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par cacou83 le Ven 28 Sep 2012 - 21:03

@turbofan a écrit:Je rappelle que j'ai les outils disponibles en prêt pour l'opération confused

juste les frais de port aller et retour à prévoir


Merci pour ta proposition de prêt d'outillage sympatique , je ne suis pas très loin ,à vol d'oiseau ala
C'est noté.

--https://www.boxster-cayman.com -- #BC911 --


cacou83 boxster
cacou83
cacou83
VIP 3000
VIP 3000

27/07/2010
Messages : 3042
Age : 67
Localisation : 83 var
Modèle : Boxster 986

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par cacou83 le Ven 28 Sep 2012 - 21:40

Iceman 29 a écrit:Les vis appuient sur la flasque de la roue denté de l'arbre IMS.

Mais attention, avant de visser, passer un tournevis assez long dans le trou des 3 vis pour vérifier que vous ne tomberez pas dans un trou de la roue dentée, car elle est ajourée.

Il faudra donc tourner légèrement le vilebrequin pour que les trous de vis soit masqué au fond. Le mieux c'est de prendre des mesures, l'enfoncement du tournevis doit être égale sur les trois trous (soit 25 mm à peu près).

Les vis doivent appuyer où est la flèche verte :

Boxster en reparation - Page 2 Pic004

Boxster en reparation - Page 2 Pic044

Boxster en reparation - Page 2 Pic043

je pensais que les vis CHC passaient à travers les trous de la roue dentée pour la bloquer en rotation et la centrer.
A voir ce résultat c'est pas bon il faut mettre les 3 pour centrer. L'axe est sorti.Les tendeurs doivent être encore en pression sur les chaines.
Les vis CHC sont fournies avec le kit j'ai vu sur le site 986forum



Boxster en reparation - Page 2 Photo-1


Il faudrait sortir une fiche technique claire sur tout ce qui a été dit sur ce démontage IMS.

--https://www.boxster-cayman.com -- #BC911 --


cacou83 boxster
cacou83
cacou83
VIP 3000
VIP 3000

27/07/2010
Messages : 3042
Age : 67
Localisation : 83 var
Modèle : Boxster 986

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par Jon-68 le Ven 28 Sep 2012 - 22:57

Ouah, l'embrayage était vraiment mort ! geek

Hésite pas pour nous faire des photos, c'est très interressant toute ta resto sur cette Boxster ...

bravo
Jon-68
Jon-68
2000 tr/mn
2000 tr/mn

26/08/2012
Messages : 84
Localisation : Alsace (68)
Modèle : Boxster 3.2 S

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par Invité le Ven 28 Sep 2012 - 23:22

@cacou83 a écrit:
Il faudrait sortir une fiche technique claire sur tout ce qui a été dit sur ce démontage IMS.

Tout est très clair ici:
http://www.pelicanparts.com/techarticles/Boxster_Tech/14-ENGINE-Intermediate_Shaft_Bearing/14-ENGINE-Intermediate_Shaft_Bearing.htm

Rab de photos (top! 5 pages)
http://www.101projects.com/Boxster/Projects/014/page1.htm

Mais il faudrait traduire, ce que je ferais plus tard, en rajoutant les conseils de ceux qui l'ont déjà entrepris ici.. ffrr

Je vais m'y mettre cette hiver également.. quand je serais rentré en France.
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Sam 29 Sep 2012 - 0:04

Quelques photos en vrac :

Boxster en reparation - Page 2 Sam_1810
Boxster en reparation - Page 2 Sam_1811
Boxster en reparation - Page 2 Sam_1812
Boxster en reparation - Page 2 Sam_1813
Boxster en reparation - Page 2 Sam_1814
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par Invité le Sam 29 Sep 2012 - 14:05

Boxster en reparation - Page 2 Kauai210
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Lun 15 Oct 2012 - 20:09

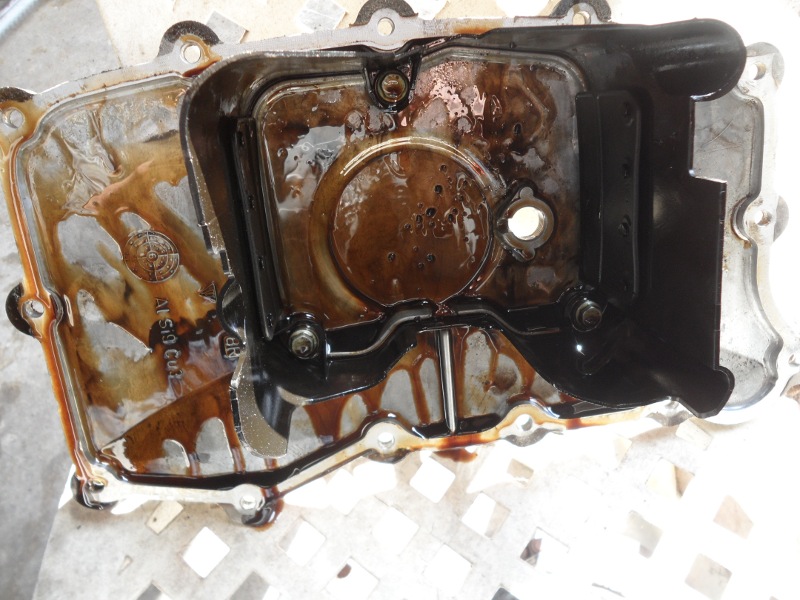

En attendant les dernieres pieces, nettoyage du carter :

Boxster en reparation - Page 2 Sam_1815

les petits morceaux que l'on voit ce sont des morceau plastique de la protection du roulement.

au font du filtre :

Boxster en reparation - Page 2 Sam_1816

on voit bien la limaille (tous les petits points brillants)dans le fond d'huile ...

J'ai nettoyé le filtre, je vais faire une vidange avec une huile bas de gamme, et dans 3/500 kms on refera une vidange ou on changera le filtre et on mettra une huile de qualitée.

Ca va "rincer" le moteur.

L'ancien volant moteur HS :

Boxster en reparation - Page 2 Sam_1817
Boxster en reparation - Page 2 Sam_1818

Il est completement excentré, et bloqué. et vu l'etat du disque vous imaginez bien qu'il etait de toute facon bien abimé.

Il est mieux celui la :

Boxster en reparation - Page 2 Sam_1819

Quelques details des restes de roulement bien HS :

Boxster en reparation - Page 2 Sam_1820

Boxster en reparation - Page 2 Sam_1821

Boxster en reparation - Page 2 Sam_1822

Le bloc en attente de sa greffe :

Boxster en reparation - Page 2 Sam_1823

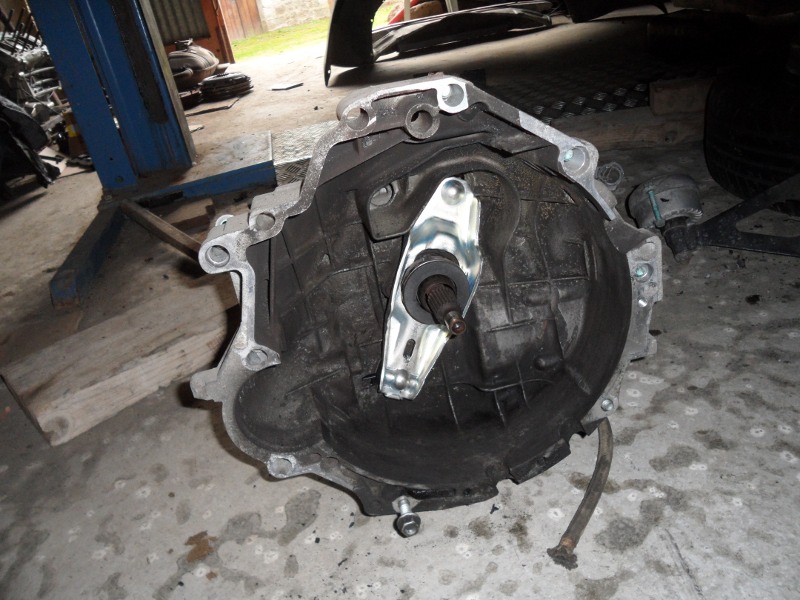

La boite avec sa nouvelle fourchette et butée (juste pour essayer, faut que je la nettoie avant de remonter) :

Boxster en reparation - Page 2 Sam_1824
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par dan09 le Lun 15 Oct 2012 - 20:53

Merci pour ce récit très intéressant, et bon courage pour la suite !
dan09
dan09
Bravo ! 1000 Messages
Bravo ! 1000 Messages

03/07/2008
Messages : 1241
Age : 66
Localisation : Ariège
Modèle : Boxster S

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par Ed le Mar 16 Oct 2012 - 20:07

Super intéressant en effet ! Par contre question bête : quand tu manutentionnes une pièces comme la boite, ça doit commencer à faire quelques kilos. Tu fais ça avec quelqu'un ou tu as un outillage pour lever ça ?

--https://www.boxster-cayman.com -- #BC911 --



Ed
Ed
5000 tr/mn
5000 tr/mn

05/12/2011
Messages : 367
Age : 35
Localisation : La Ciotat
Modèle : Boxster 986 2.7

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Mar 16 Oct 2012 - 21:16

Bah non justement pas d'outillage pour la manutention, je viens justement de remonter la boite, bah c'est lourd :D

Ca sera surement mon prochain investissement un gros cric ou je ne sais trop quel chariot roulant.

Resumé a venir .
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Mar 16 Oct 2012 - 22:22

Bon voila j'ai tous recu plus qu'a monter :

comparaison du kit avec l'origine, en effet l'axe est plus gros et pas entaillé par la rainure de joint.
Boxster en reparation - Page 2 Sam_1910

Pour le couvercle le joint plus efficace que l'origine, et enfin le roulement tout neuf.
Boxster en reparation - Page 2 Sam_1825

Premiere etape on met en place le roulement en place avec l'axe, et surtout on fait attention a ne pas pousser l'axe pour qu'il ne tombe pas de l'autre coté.
Boxster en reparation - Page 2 Sam_1911

on le pousse en tapant gentiment sur la cage exterieure, jamais sur la cage interieure.
Boxster en reparation - Page 2 Sam_1912
Boxster en reparation - Page 2 Sam_1913

Ensuite on met l'anneau d'arret
Boxster en reparation - Page 2 Sam_1914

Ensuite le couvercle (huiler le joint pour ne pas qu'il s'abime au montage) et ne pas oublier le petit joint torique sur l'axe
Boxster en reparation - Page 2 Sam_1915

Apres ca remonter les tendeurs de chaines, et verifier l'alignement vilo et aac.
Boxster en reparation - Page 2 Sam_1916
Boxster en reparation - Page 2 Sam_1917

pour le vilo il y a un repere sur le carter et sur la poulie, sur les aac les reperes doivent etre a la verticale.

ensuite on met des bouchons neufs
Boxster en reparation - Page 2 Sam_1918

maintenant le joint du vilebrequin, mettre un peut d'huile pour le monter, plus ici il m'as ete fournis un outil plastique pour faciliter le montage.

J'ai vu qu'il ete recommander de le pousser plus loins qu'a l'origine, dans mon cas le vilebrequin n'ayant aucune traces, je l'ai remit a la meme place. Le plus important c'est qu'il soit monté bien droit.
Boxster en reparation - Page 2 Sam_1919
Boxster en reparation - Page 2 Sam_1921

Apres ca le volant moteur
Boxster en reparation - Page 2 Sam_1920

L'embrayage, bien alligner le disque.
Boxster en reparation - Page 2 Sam_1922

on change le joint spy de la boite
Boxster en reparation - Page 2 Sam_1923
Boxster en reparation - Page 2 Sam_1924

On remet la fourchette la butee et tous ces accessoires, puis on remonte la boite.
J'ai tous juste finis de remettre la tringlerie
Boxster en reparation - Page 2 Sam_1925

Suite et fin demain, enfin je l'espere :D



jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par dan09 le Mer 17 Oct 2012 - 7:08

Ben dis donc, tu fais tout çà tout seul avec le Box sur chandelles ? Chapeau ! ala
Le nouveau roulement, c'est un roulement "ouvert" qui sera lubrifié par l'huile, c'est çà ?
dan09
dan09
Bravo ! 1000 Messages
Bravo ! 1000 Messages

03/07/2008
Messages : 1241
Age : 66
Localisation : Ariège
Modèle : Boxster S

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Mer 17 Oct 2012 - 7:15

Le box est sur le pont, la chandelle c'est pour caler le moteur .

en gros je boss a genoux, pour remettre la boite je me la suis mis sur l’épaule style sac de ciment :D
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par dan09 le Mer 17 Oct 2012 - 7:22

Ah , ok !
et pour le roulement ?
dan09
dan09
Bravo ! 1000 Messages
Bravo ! 1000 Messages

03/07/2008
Messages : 1241
Age : 66
Localisation : Ariège
Modèle : Boxster S

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Mer 17 Oct 2012 - 9:00

Pardon, j'avais zapé la moitié de la question.

Le nouveau roulement est celui fournis par LNEngeenering soit un roulement ceramique etanche a l'avant(coté moteur) et ouvert a l'arriere (cote embrayage).
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par dan09 le Mer 17 Oct 2012 - 9:26

ok, merci
mais je trouve curieux de placer le côté ouvert du côté embrayage, je pensais que l'ouverture du roulement était destinée à le lubrifier par l'huile moteur ? scratch
dan09
dan09
Bravo ! 1000 Messages
Bravo ! 1000 Messages

03/07/2008
Messages : 1241
Age : 66
Localisation : Ariège
Modèle : Boxster S

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Mer 17 Oct 2012 - 9:36

C'est bien ce qui se passe, l'huile passe entre le roulement et le couvercle. Alors que normalement il n'y a rien dans l'arbre intermediaire.
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par dan09 le Mer 17 Oct 2012 - 9:42

ok, merci pour cette précision ! ^;
dan09
dan09
Bravo ! 1000 Messages
Bravo ! 1000 Messages

03/07/2008
Messages : 1241
Age : 66
Localisation : Ariège
Modèle : Boxster S

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Jeu 18 Oct 2012 - 20:30

Suite et fin :

donc le recepteur d'embrayage neuf :
Boxster en reparation - Page 2 Sam_1926
Ensuite les cardans :
Boxster en reparation - Page 2 Sam_1927
les supports de boites :
Boxster en reparation - Page 2 Sam_1928
et ensuite l'echappement
Boxster en reparation - Page 2 Sam_1929

Plus de photos j'avais plus de batterie ...

Petite precision, avant l'echappement n'oubliez pas de remettre le support alu de la tole de protection a l'arriere, ca vous evitera de devoir redemonter ...

apres la barre stab, parechoc ect ...

J'ai egalement fait un traitement pour les poussoirs, ils cliquetaient legerement, maintenant ca tourne au poil !

J'ai fait un petit tour, maintenant j'en veut une pleure

Fin de mon aventure porsche pour le moment ...

J'espere y revenir le plutot possible !

Pour info, si y a des interessés ,je n'ai pris que 200€ de MO pour tous ca a+
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par dan09 le Jeu 18 Oct 2012 - 20:41

bravo sympatique

Ben dis donc, ton tarif est vraiment bon marché !
Quel modèle cherches tu ?
dan09
dan09
Bravo ! 1000 Messages
Bravo ! 1000 Messages

03/07/2008
Messages : 1241
Age : 66
Localisation : Ariège
Modèle : Boxster S

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par Invité le Jeu 18 Oct 2012 - 20:41

Merci Jojodereo, pour tes photos et tes retours, ça va nous être utile.Boxster en reparation - Page 2 60714
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par jojodereo le Jeu 18 Oct 2012 - 20:47

c'est un juste retour en echange des infos que votre forum m'a fournis
jojodereo
jojodereo
2000 tr/mn
2000 tr/mn

30/08/2012
Messages : 82
Localisation : Mayenne
Modèle : Boxter

Revenir en haut Aller en bas

essais Re: Boxster en reparation

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous pouvez répondre aux sujets dans ce forum
