Changement tuyau hydraulique embrayage

par Tascam07500 le Mar 7 Avr 2020 - 16:31

Bonjour à tous,

Le tuyau hydraulique partie en caoutchouc coté récepteur fuit les 2 sertissage sont rouillés et éclatés laissant passer le fluide hydraulique.

Le démontage coté récepteur pas de problème mais l'autre coté du tuyau coté en alu bleu impossible à démonter.

J'ai essayé avec 2 clé de 15 rien à faire, j'ai chauffé après avoir vidangé le liquide rien à faire aussi.

Quelqu’un a t'il une idée de comment cela se démonte ?

Merci de votre aide

par **Indy73** le Mar 7 Avr 2020 - 18:57

Ba de quel tuyau parles tu ? Moi j’ai pas tout compris

par **paco986** le Mar 7 Avr 2020 - 19:17

@Indy73 a écrit:Ba de quel tuyau parles tu ? Moi j’ai pas tout compris

pas très clair en effet, une ou des photos aideraient ... scratch

par **Tascam07500** le Mar 7 Avr 2020 - 19:21

Bonsoir, de celui-ci

Changement tuyau hydraulique embrayage Acd30f13

et je voudrais démonter une partie de l'ancien sur le tuyau en alu

Changement tuyau hydraulique embrayage Img_2010

par **philpa** le Mar 7 Avr 2020 - 19:41

Changement tuyau hydraulique embrayage 435779

@paco986 a écrit:
@Indy73 a écrit:Ba de quel tuyau parles tu ? Moi j’ai pas tout compris
pas très clair en effet, une ou des photos aideraient ...

,,???????????????????pas très clair en effet, bienvenue sur le for

??

Changement tuyau hydraulique embrayage Ffz10

par **steve 84** le Mar 7 Avr 2020 - 19:47

Bonjour et bienvenu, pourrait on avoir un peu plus d'explications, de façon a pouvoir répondre correctement quel est le flexible qui embête ?,
Quelquefois c'est plus difficile à comprendre de l'autre côté de l'écran

, Stéphane.

par **Tascam07500** le Mar 7 Avr 2020 - 19:55

Schéma pour mieux comprendre

Changement tuyau hydraulique embrayage Captur10

par **De vidal** le Mar 7 Avr 2020 - 19:57

Bonsoir

L'ensemble flèche rouge .

Changement tuyau hydraulique embrayage P1030629

par **Tascam07500** le Mar 7 Avr 2020 - 20:02

Voila exactement ce tuyau ;-) coté récepteur il est dévissé donc pas de problème par contre de l'autre coté je ne comprend pas comment c'est monté, du coup comme le sertissage est mort j'ai réussi à enlever le tuyau en caoutchouc mais il reste le connecteur qui est rester sur le tuyau en alu bleu comme sur la photo ci-dessus . J'ai trouvé la pièce en occasion avec un embout qui se clips comme sur la photo de chez rosepassion.

par **Tascam07500** le Mar 7 Avr 2020 - 20:06

@steve 84 a écrit:Bonjour et bienvenu, pourrait on avoir un peu plus d'explications, de façon a pouvoir répondre correctement quel est le flexible qui embête ?,
Quelquefois c'est plus difficile à comprendre de l'autre côté de l'écran , Stéphane.

Merci Stéphane , je vais aller faire une photo dessous le moteur pour mieux comprendre mon problème

par **steve 84** le Mar 7 Avr 2020 - 20:52

Merci, je comprends mieux mais attention, je ne veux pas t'induire en erreur,... Sur la partie qui reçoit le tuyau bleu tu as essayé de desserrer les deux empreintes sur la pièce en laiton? , ça ferait penser à une olive qui emprisonne et écrase le tuyau bleu mais honnêtement j'ai un doute

par **steve 84** le Mar 7 Avr 2020 - 20:56

Changement tuyau hydraulique embrayage Img_2037

Tu as essayé de faire coulisser cette partie?, c'est fixe?

par **Tascam07500** le Mar 7 Avr 2020 - 21:05

oui cette partie qui normalement reste sur le tuyau en caoutchouc tourne sur elle même mais ne bouge pas ni en avant ni en arrière

par **Tascam07500** le Mar 7 Avr 2020 - 21:12

Changement tuyau hydraulique embrayage Img_2012

Changement tuyau hydraulique embrayage Img_2011

Du coup avec cette pièce qui reste, je ne peux pas remplacer mon tuyau

par **steve 84** le Mar 7 Avr 2020 - 22:18

Tu as le tuyau neuf?

par **lentulo** le Mar 7 Avr 2020 - 23:05

Tiens,ça peut peut-être t'aider.

par **lentulo** le Mar 7 Avr 2020 - 23:23

complement:

Changement tuyau hydraulique embrayage Captur11

par **Tascam07500** le Mar 7 Avr 2020 - 23:42

lentulo Merci pour cette documentation, j'ai essayé le dévissage dans les deux sens même en chauffant rien ne bouge , demain je refais un essais pour être sur . a écrit:

Dans quelle section de revue technique as tu trouvé ce passage ?

par **lentulo** le Mar 7 Avr 2020 - 23:59

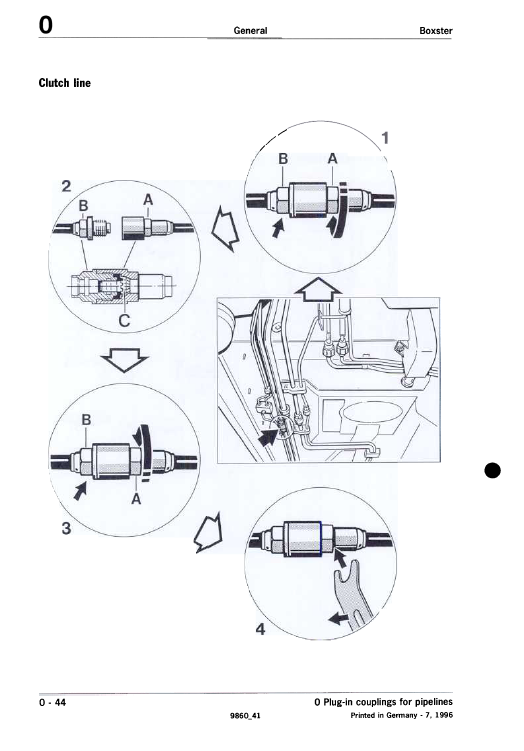

Dans la section du début du manuel d'atelier(que tu peux normalement télécharger sur le forum) donc section :"général" Changement tuyau hydraulique embrayage Captur12

Changement tuyau hydraulique embrayage Captur12

Perso,je ne comprends pas grand'chose à ce type de connexion ,à laquelle je n'ai pas eu à me confronter (pour l'instant du moins) (-:.Il va peut-être être nécessaire de jouer de la pince étau car les écrous semblent émoussés.

par **steve 84** le Mer 8 Avr 2020 - 7:50

Bien joué pour les informations

par **JBAR68** le Dim 12 Avr 2020 - 17:37

Normalement, avec les 2 clés de 15, comme tu as fait, avec force et courage....

par **Tascam07500** le Dim 12 Avr 2020 - 18:01

Bonjour à tous, voila je n'ai pas eu d'autre choix que de couper le tube alu. Une fois la pièce bloquée dans l’étau même avec la clé de 15 et un tube pour rallonge toujours impossible. Avec un petit disque sur une dremel j’ai taillé sur 2mm autour de là ou je pensai que cela devait se deviser, et là avec la clé de 15 en forçant ça s'est débloqué !.
Dedans c’était complétement grippé rouillé bref je change l'ensemble pour être tranquille.

Un grand merci
