GMT + 8 Heures Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par Invité Mer 14 Sep 2011 - 23:14

Rappel du premier message :

Remplacement des triangles de trains AV,AR (rotules) et amortisseurs sur 986


Le but de ce sujet est de montrer pas à pas, le remplacement des différentes barres et bras des trains avant et arrières sur une 986, la méthode étant sensiblement la même pour un 987 ou 987c.

Mon auto a atteint pratiquement 115000 km, de nombreux bruits parasites énervants décrits dans d'autres posts par beaucoup d'entre vous également, m'ont décidé à remplacer tous les silent-blocs des trains av, ar , barres anti-roulis, amortisseurs et leurs paliers.

L'opération est prévu vers fin novembre. Je collecte donc toutes les pièces nécessaires afin de les avoir en totalité le jour J:

Les différentes pièces:

Train avant.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Pl110
n°6 - Bras oscillant transversal: nombre 2, les 4 sont identiques av/ar, ref:99634194100 ou 99634194101:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 JTC1170_L

n°3 - Bras oscillant avant: nombre 2, ils sont identiques à droite et à gauche, ref: 99634104306
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 JTC1185_L


Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Pl310
n°8 - Bras/rotule de direction avant: nombre 2, identiques D/G, ref: 99634713104
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 JTE760

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Pl210

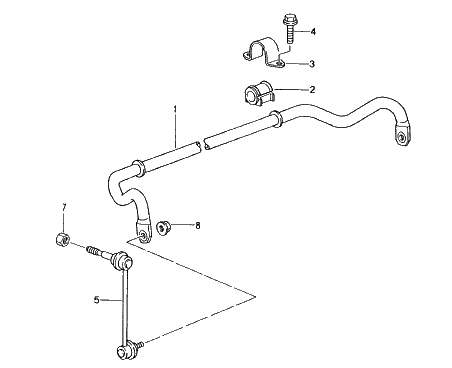

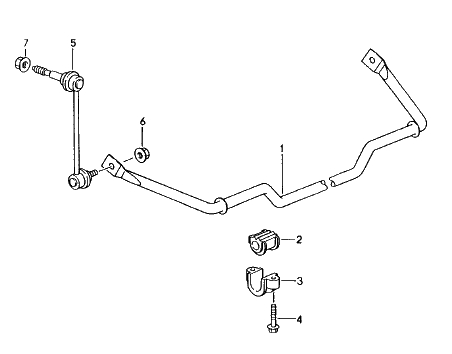

n°5 - Rotule de barre anti-roulis avant: nombre 2, différentes droite/gauche, mais identique av/ar par coté.
Ref droite: 99634307002 - 99634307003 - 99634307004
Ref gauche: 99634306902 - 99634306903 - 99634306904
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 JTS538

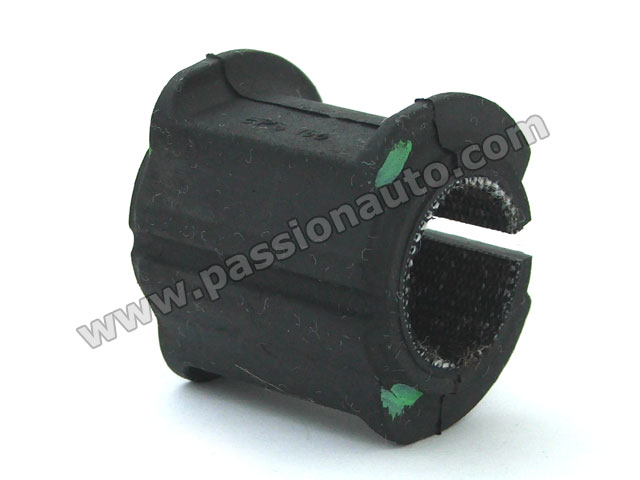

n°2 - Silent-bloc de barre anti-roulis, nombre 2, il y a trois tailles différentes suivant les types de motorisation/chassis/diamètre de barre, donc se renseigner avant sur le PET avec votre VIN ou en CP, vous pouvez aussi prendre le diamètre de votre barre avant comme référence.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 150_1510

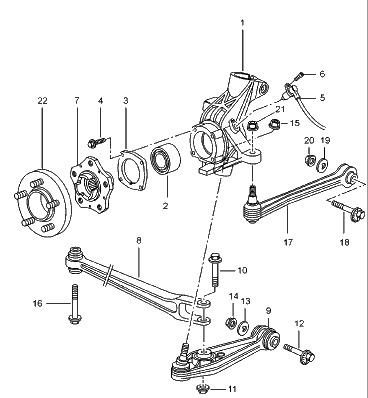

Train Arrière.

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Pl410
n°9 - Bras oscillant transversal inférieur: nombre 2, les 4 sont identiques av/ar, ref:99634194100 ou 99634194101:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 JTC1170_L

n°8 - Bras oscillant arrière: nombre 2, ils sont identiques à droites et à gauche, ref: 98633104304 - 98633104305 - 98633104306 - 98633104307
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 JTC1186_L

n°17 - Barre d'accouplement: nombre 2, identiques D/G , ref: 99633104512 - 99733104504
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 JTC1195

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Pl510
n°5 - Rotule de barre anti-roulis avant: nombre 2, différentes droite/gauche, mais identique av/ar par coté.
Ref droite: 99634307002 - 99634307003 - 99634307004
Ref gauche: 99634306902 - 99634306903 - 99634306904
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 JTS538

n°2 -Silent-bloc de barre anti-roulis, nombre 2, il y a trois tailles différentes suivant les types de motorisation/chassis/diamétre de barre, donc se renseigner avant sur le PET avec votre VIN ou en CP, vous pouvez aussi prendre le diamètre de votre barre arrière comme référence.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 150_1510




Pour ma part j'ai décidé de remplacer les silent-blocs et les barres alu, c'est plus couteux que de remplacer uniquement les silents-blocs, mais à contrario plus simple.

Il existe un kit de différents silent-bloc after-market chez Cup-Spirit pour ces bras. Malheureusement, je ne le trouve pas très complet, de plus il faut une presse pour les mettre en place:

Merci pour le lien à LoloFlat6.

http://www.cupspirit.com/detail.php?art_no=109092&maingroup=Boxster&secondgroup=Suspension&thirdgroup=Silentbloc%20ur%E9thane&date=10.96%20-%2005&affectation=Boxster%20986%20Tous%20mod%E8les

http://www.cupspirit.com/detail.php?art_no=109091&maingroup=Boxster&secondgroup=Suspension&thirdgroup=Silentbloc%20ur%E9thane&date=10.96%20-%2005&affectation=Boxster%20986%20Tous%20mod%E8les

On ne voit pas très bien quels sont les silent-blocs fournis sur les schémas..

2 par coté à l'avant et 3 à l'arrière, ça me semble peut.

A l'avant, Il y en a déjà 3 sur le bras principal, 1 sur le bras oscillant, plus la rotule de direction, Si on veut être complet on ajoute les 2 rotules de barre anti-rouliis et son silent bloc. Total 8 par coté
A l'ar idem, il faut rajouter les deux de la barre d'accouplement. Total 11 par coté!

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 109091

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 109092

Achat des pièces:

J'ai acheté certaines pièces chez FRAZER, elles sont déjà arrivées, c'est du TRW également. Ils font des prix "plancher" assez bas!La communication avec le client y est rigoureuse, je vous les recommande chaudement. Malheureusement tous les items ne sont pas à leur catalogue. dommage.

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 FrazerPart_Logo

Frazer: http://frazerpart.com
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Frazer10

Le reste des pièces manquantes a été acheté chez Oscaro:
Les 4 bras oscillants avants et arrières.
Les 2 barres d'accouplement arrières.

Prix bien placé pour de la pièces d'origine TRW, imbattables

Voici la facture:

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Oscaro10


Les silent-blocs de barres anti-roulis seront achetés en CP probablement.

----------------------------

Ammortisseurs:

Je remonte des amortisseurs d'origines Bilstein B4. POURCHIER à Marseille est très bien placé pour ce modèle.
Merci FIA pour le plan OEM, imbattable pour les B4 avant et arrière, les 4 , 630 euros franco de port!

Commander le 25/10/2011:

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Pourch10

http://www.pieces-auto-sport.net est également bien placé.

B4 d’origine donc sur les 986, VNE-B332 à l'AR et VNE-B331 à l'AV sauf pour le châssis sport M30, je n'ai pas trouvé la ref chez Bilstein pour le M30..

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Pl610
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 150.1510.33a

Je remplace les paliers support d'amortisseurs également :

Meilleurs prix chez Rose Passion: 281.71 ttc port compris pour 2 avant et 2 arrière.

Avant: 997 343 018 01
Compatibilité avec:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Compaa10
Uniquement 911 C2
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 99734301801

Arrière: 987 333 059 00
Compatibilité avec:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Compaa11
Uniquement 911 C2
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 98733305900

Facture:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Palier10


Outillage:

Un arrache rotule va être nécessaire pour démonter les différentes barres. L’emmanchement conique étant difficile à démonter sans cet outil.
On en trouve chez Norauto (19,80 euros) ou Feuvert.

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 568886

Il faudra un autre outil pour bander les ressorts d'amortisseur (compresseur de ressort) pour les monter sur les nouveaux.
On en trouve chez Norauto ou Feuvert. à savoir lequel sera le mieux adapté?

Compresseur 2 tiges : 35 euros
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 568772

Compresseur 3 tiges : 48 euros
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 242013


-----------------------------------------------------------------------------------------------------------------------------------------
Fiche de travaux:

Bon, les travaux ont commencés aujourd'hui, le rythme sera d'une roue par jour (je m'entend!).

Mieux vaut prendre sont temps. Ici on attaque la sécurité du véhicule et des passagers.
Donc, si vous n'avez pas un minimum d'expérience en mécanique, faite le faire par un pro.

Je vous conseille de tout serrer à la clef dynamométrique, les couples de serrage sont indiqués dans le Bentley dispo chez FREX.
Une fois les boulons ou vis serrés, les marquer avec un feutre rouge pour en oublier aucun.
Appliquer du frein filet (Loctite) sauf sur les écrous nylstop neufs, inutile. On en trouve en centre auto.

J'ai commencer par l'avant gauche. Levage au cric hydro, puis sécurisation du levage par une chandelle au cas où.

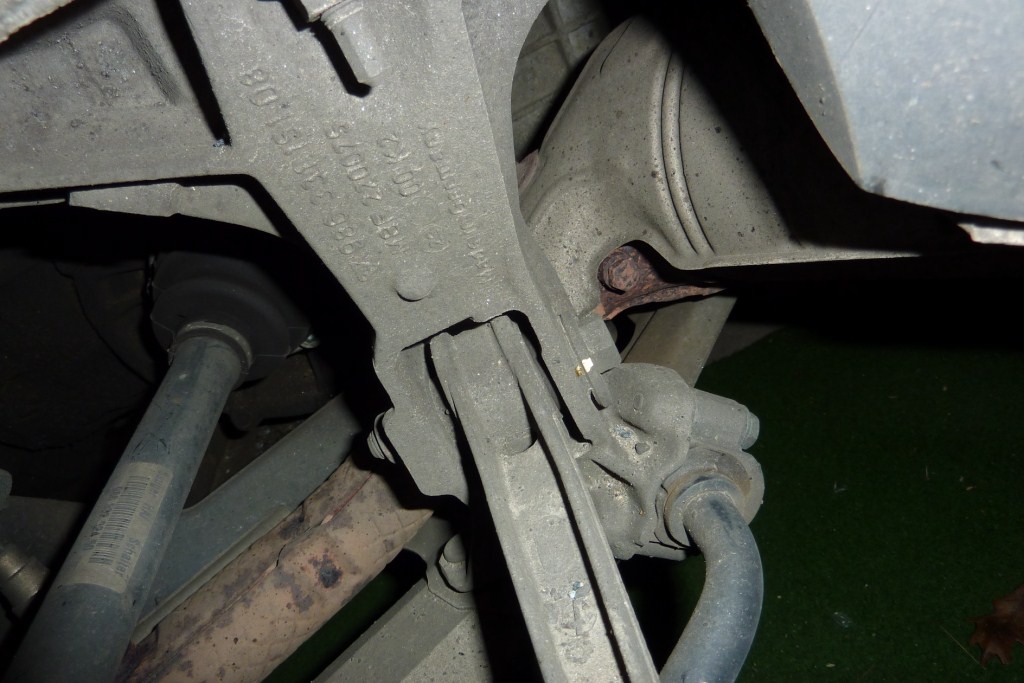

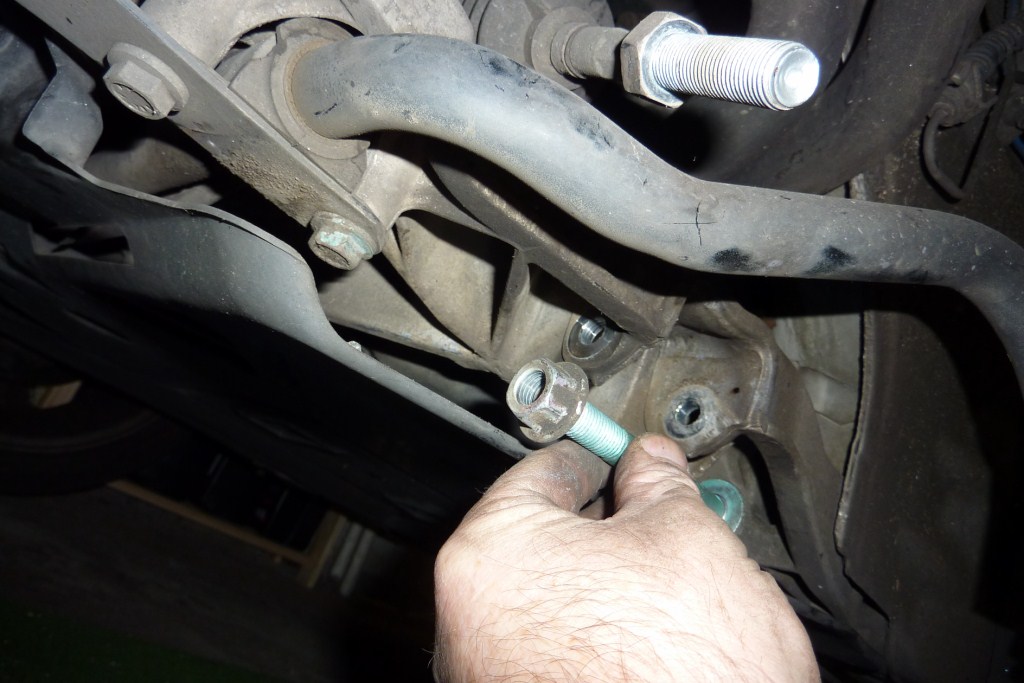

Démontage du bras de retenue avant, un goujon a démonté et un boulon coté fusée. J'ai oublié de faire une photo, je vous met la neuve:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 039_1010

Démontage de la rotule de direction. Noté le nombre de filet visible comme sur la photo. Ca vous permettre de remettre la biellette neuve à la même longueur pour éviter un décalage du volant. De toutes façons après ce type de travaux, il est indispensable de faire une géométrie complète / parallélisme chez un pro habitué aux sportives et avec le matériel dernier cri .
Pour moi ça sera Profil Plus à Brest Kergaradec, Porsche y envoie ces autos. Bonne réputation général pour ce centre.
L'arrache rotule est ici indispensable (voir plus haut pour le modèle)
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 003_1010

Le bras est équipé d'un contre-écrou, noter le nombre de filet, sur la droite par exemple.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 004_1010
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 006_1011
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 008_1011

On en arrive là:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 010_1010

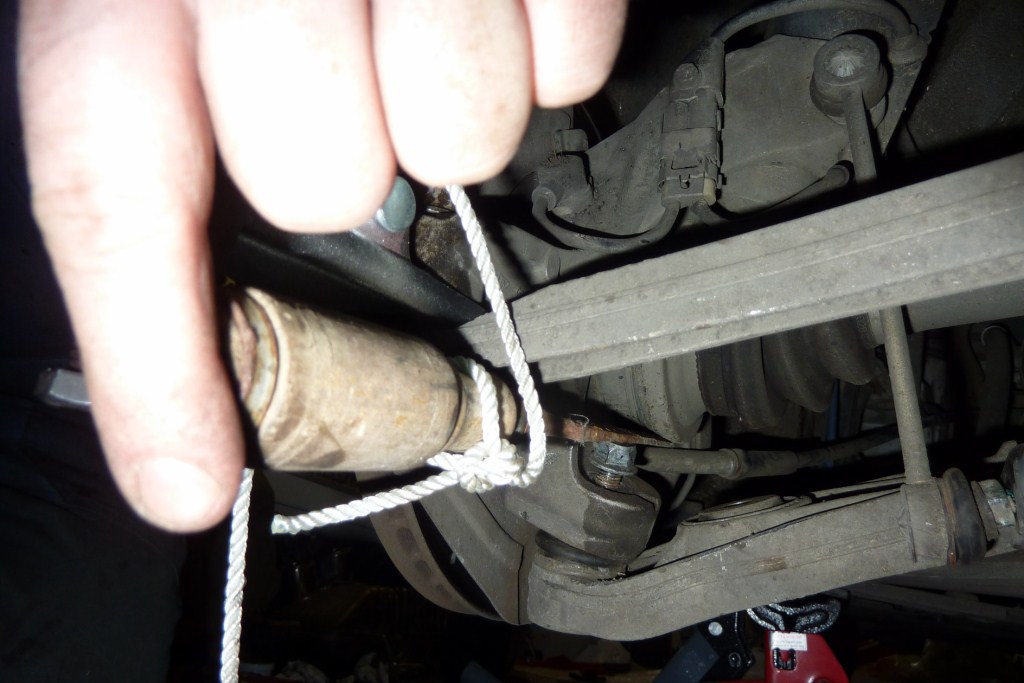

Démontage de l'ensemble rotules de la barre anti-roulis: Mettre une contre clef derrière la rotule pour dévisser les écous.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 014_1010
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 015_1011
Et voilà, on voit encore le frein filet d'origine Porsche. A noter que la vis supérieur rend silidaire l'amortisseur avec le support de roue.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 016_1010

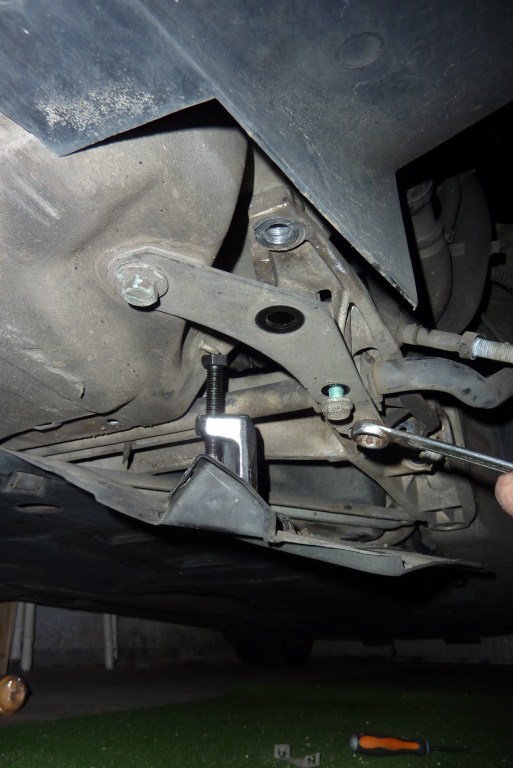

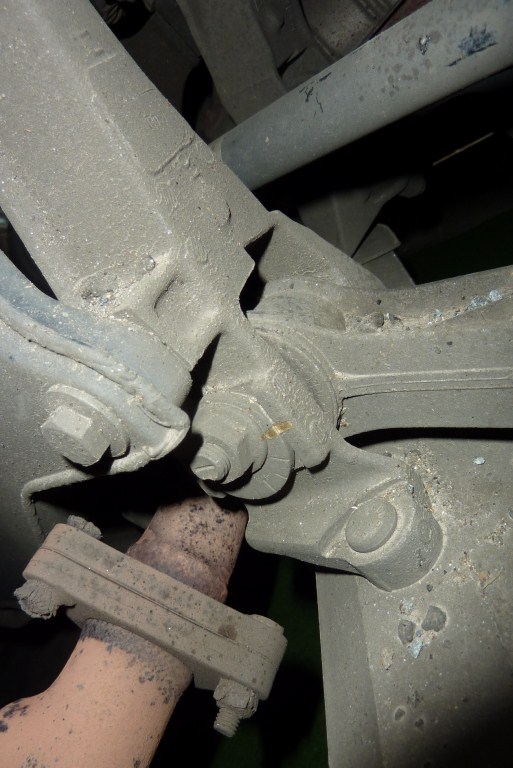

On attaque maintenant le bras oscillant principal. Dévisser l'écrou nylstop.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 011_1011

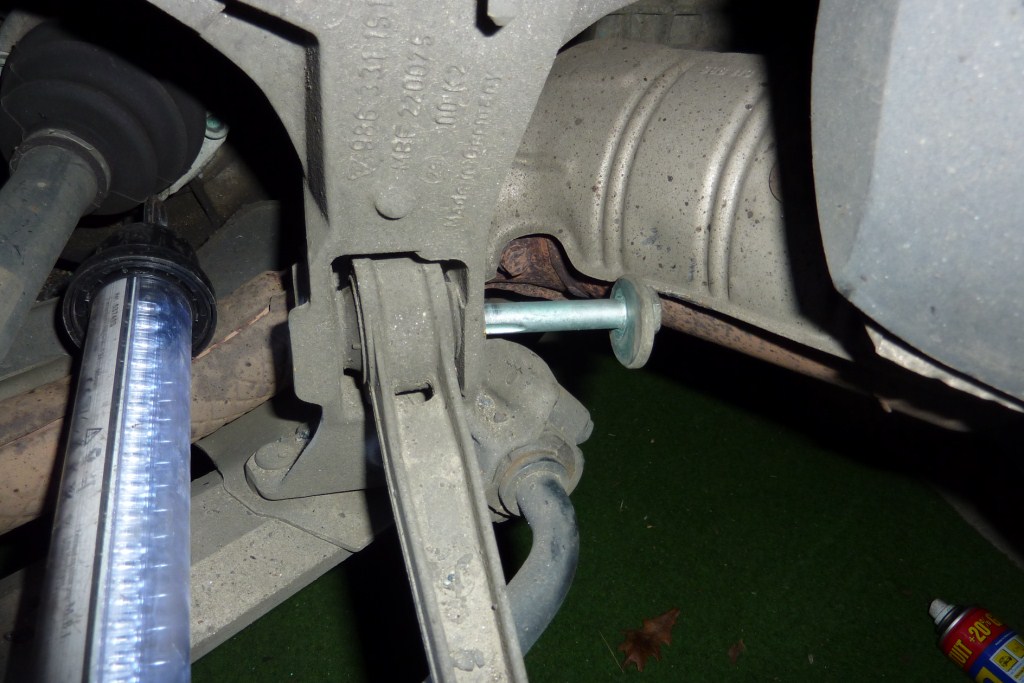

Problème ...mon extracteur est trop petit. Le bras est trop court. Qu'a cela ne tienne, remettre l'écrou dévissé à l'envers (écrou à collerette) sans le vissé à fond, laissé 2 à 3 mm, et appuyé sur la collerette avec l'extracteur.
Après le claquement sec, arrêtez de serrer l’extracteur. L’emmanchement conique est débloqué.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 012_1011

On dévisse le boulon de l'autre coté, maintenant. Mettre une boite qui convient sous le support de roue pour le tenir, c'est lourd, il peut glisser le long de l'amortisseur et vous écraser un doigt ou la main vu le poids...
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 018_1013
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 017_1011

On débranche la prise commune au capteur ABS de vitesse de roue et le témoin d'usure de frein. On démonte le support de prise, écrou de 10mm
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 020_1010
Enlever le câble de son logement. On démonte également le support de durite frein de l'autre coté.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 021_1010

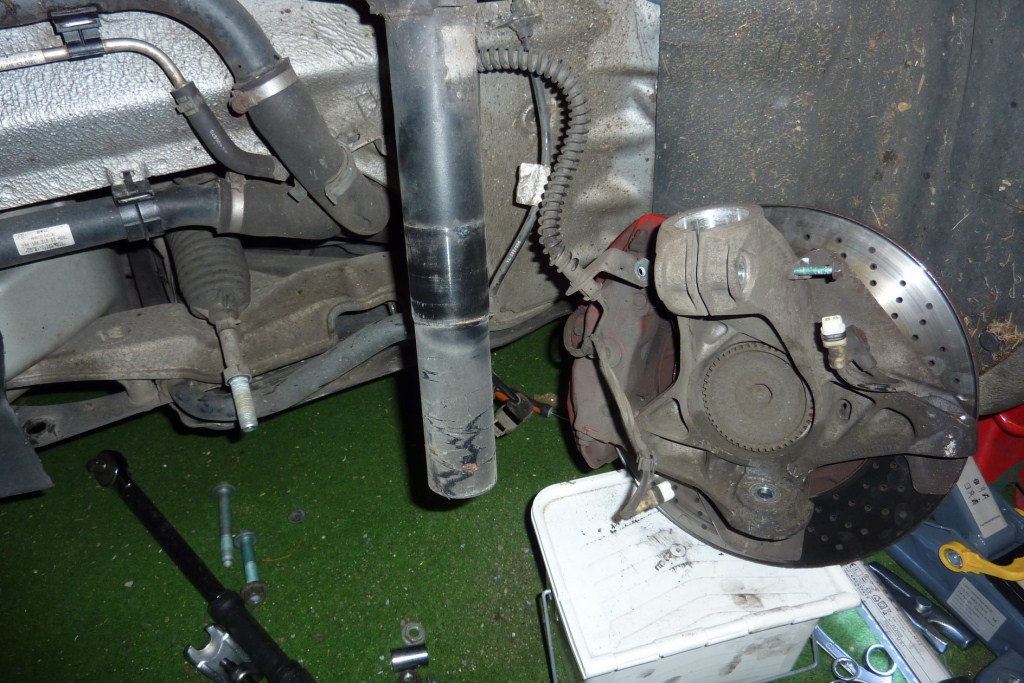

On fait glisser doucement maintenant le support de roue le long du bas de l'amortisseur. Attention au coincement de doigts entre l'étrier et le disque car ca tourne tout seul, aie!
Ne pas démonter le flexible de frein ça passe en forçant modérément sur le flexible hydraulique quitte à tordre un peu le tuyau rigide sur l'étrier.
Et voilà le tour est joué, plus qu'à démonter le palier d'amortisseur:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 022_1011

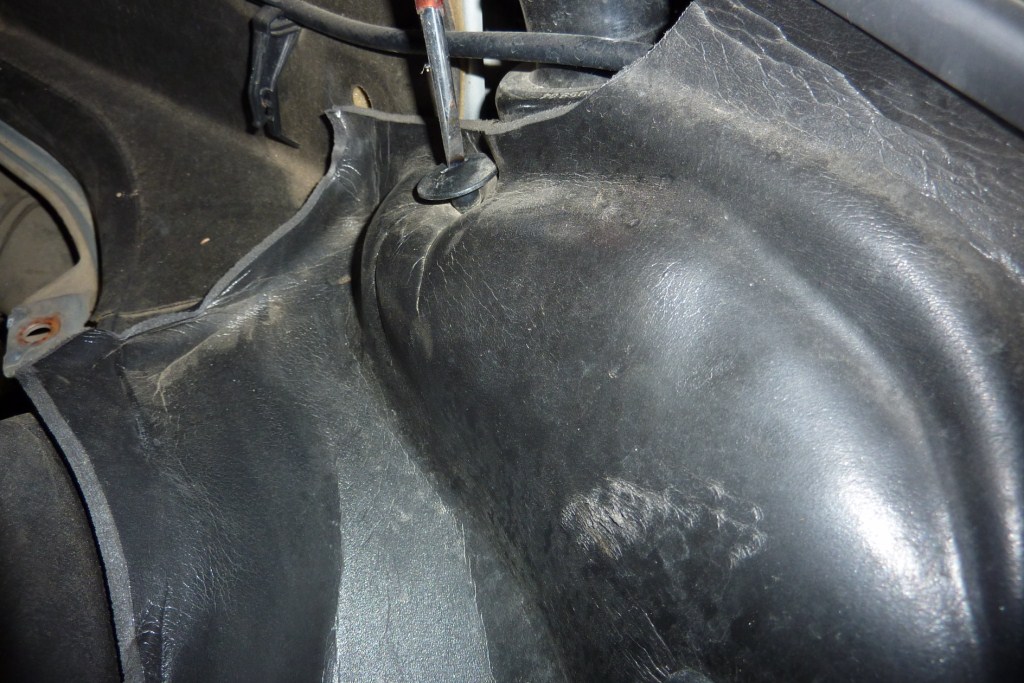

On ouvre le capot avant, on enlève le cache batterie puis le cache du coté gauche, une vis tork.

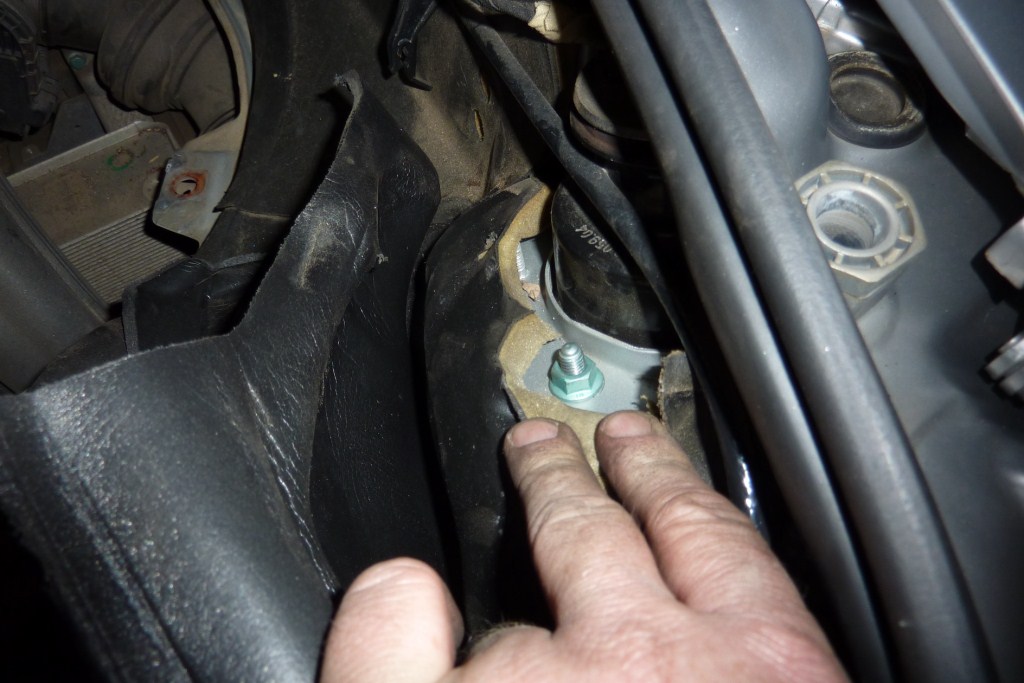

Retirer les 3 écrous tout en maintenant l'amortisseur pour la dernière:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 024_1013
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 026_1011

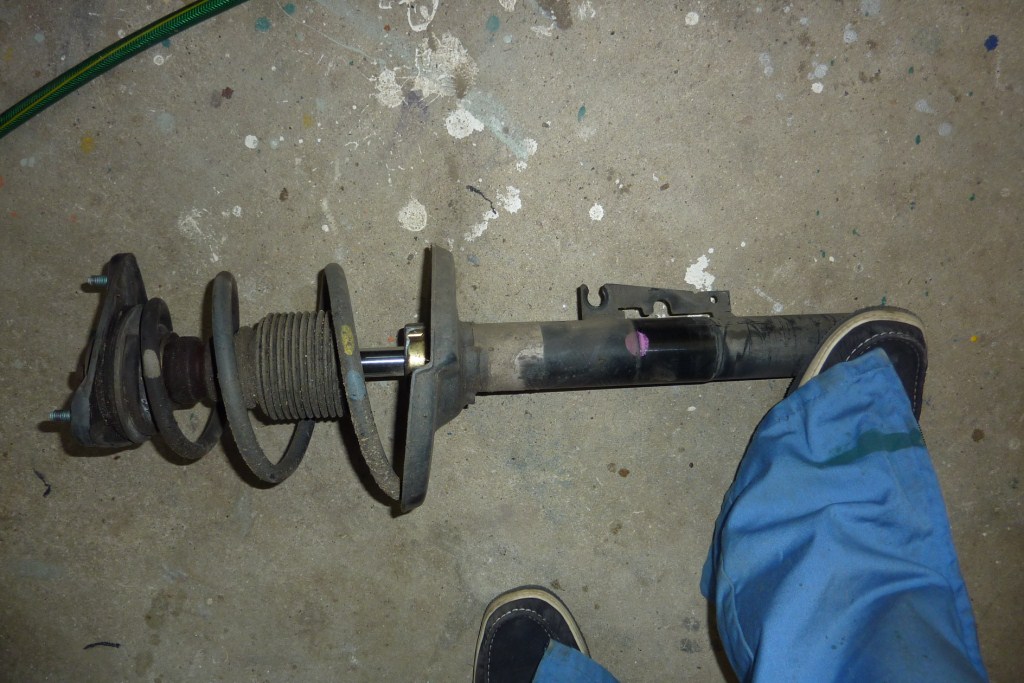

Et voilà, l'amortisseur sort tout seul. Noté les deux flèches repère, elles doivent toujours se trouver vers l'extérieur, gauche en l’occurrence.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 027_1010

Plus qu'a démonté l'amortisseur, pour récupérer les coupelles, le roulement de direction, et le ressort:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 029_1010
Pur la sécurité lors du du bandage des ressorts, ne pas oublier de mettre les crochets de retenue livrés avec l'outils afin d'éviter un ripage dangereux!
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 030_1011

Démonter l'écrou de maintien du palier. Il faut une clef Allen de 7 mm , c'est pas courant, pour bloquer la tige de amortisseur, j'ai utilisé une broche de 7 mm et l'étau pour ma part. Il faut forcer + Wd40, c'est très serré.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 031_1010

Nettoyage du roulement de direction. Remplacement de la graisse. Replacement du palier.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 032_1010
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 032_1011

Remplacement du Shock absorber de fin de course de l'amortisseur.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 033_1010

Remontage dans le sens inverse:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 034_1010

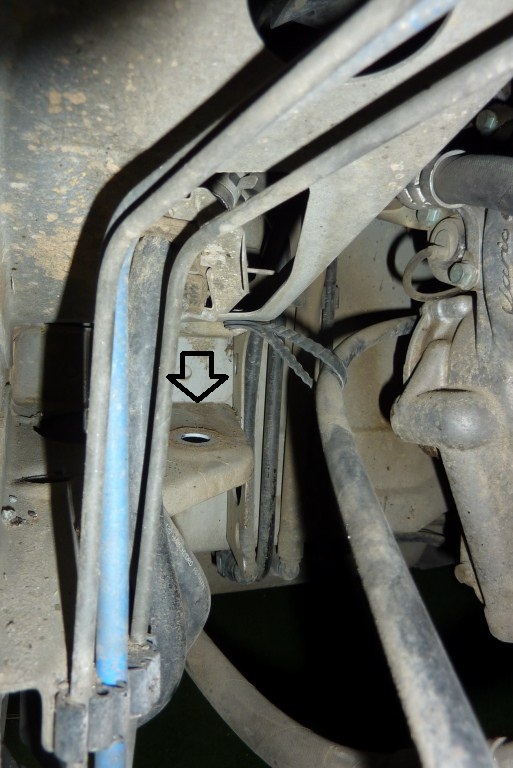

On peut maintenant remplacer les paliers de barre anti-roulis:
Dévisser les 3 vis de maintient du paliers.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 035_1010
Faire glisser le palier sur le coté pour l'extraire facilement:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 036_1010

Remontage, ne pas resserrer le support complétement pour le moment. Vous le ferez lors de la mise en place du bras avant. C'est plus facile.
Remonter à l'inverse du démontage.
Attention, mettre en forte précontrainte l'amortisseur avant de serrer le bras oscillant principal coté châssis. Le silent bloc va ainsi se trouver ainsi serré dans sa position normale de travail . Utiliser un autre cric ou vérin comme sur la photo.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 037_1011

Voilà, on termine en serrant correctement le reste.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 038_1010
Remontage du bras avant avec son déflecteur plastique qui permet la canalisation de l'air frais vers le disque de frein.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 039_1011

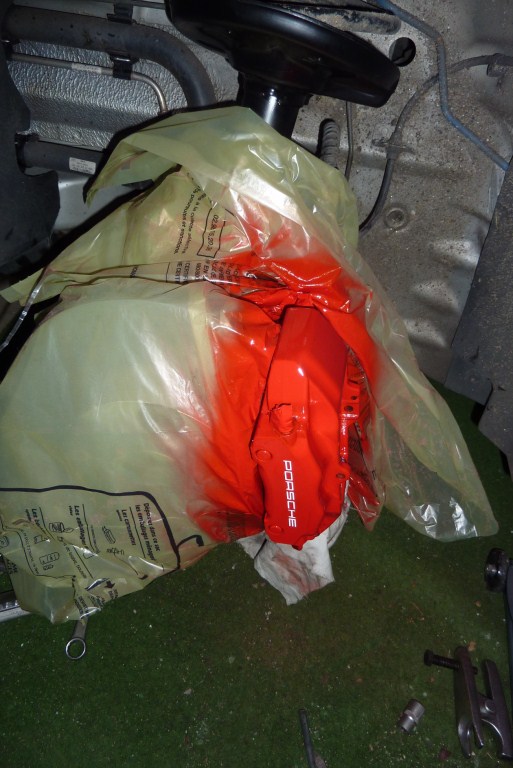

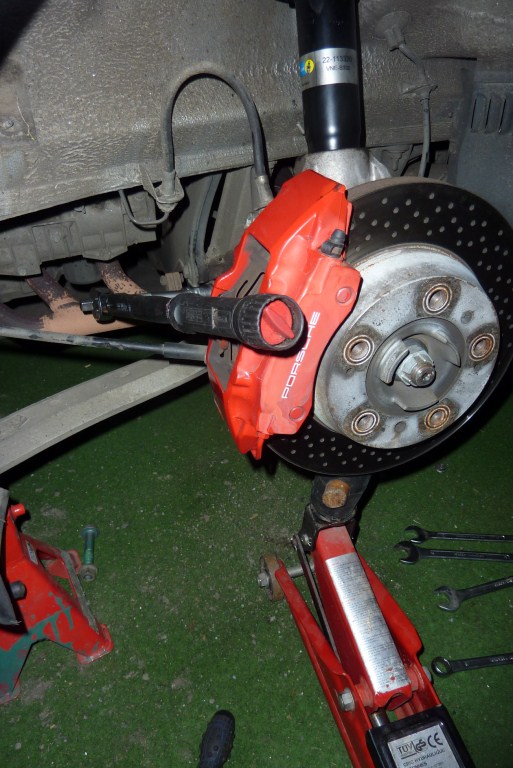

J'en profite pour faire la peinture des étriers. Peinture rouge feu vert, 3 couches au moins. Pose de l'autocollant. Puis 3 couches de vernis pour l'intégrer. Puis peinture du tambour de disque en gris, au pinceau.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 040_1010

Et c'est beau! ^;
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 041_1010


------------------------------------------------------------------------------------------------------------------------------------

Arrière Gauche, le droit c'est idem!

Un peu d’appréhension sur ce démontage. En fait il n'est pas nécessaire sur la 986 de désacoupler le cardan, ce qui est plutôt une bonne nouvelle à moins qu'on ait les soufflets à remplacer..

J'ai donc gagné du temps.

Il a donc fallu retirer le hard top pour commencer. Hiver oblige!

Mise sur cric avec chandelle de sécurité.

Enlever le cache plastique sous l'auto à l'avant du moteur, car sinon difficile d'enlever la vis du long bras avant qui se trouve juste dérrière le siège conducteur.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 006_1012
Puis on dévisse le boulon de ce bras sur le bras oscillant principal. Jusque là pas de soucis.

On démonte le bras de barre anti roulis. même système qu'à l'avant.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 004_1011
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 005_1010

Je m'attaque maintenant à la rotule du bras oscillant principal.
Là, mauvaise surprise, l'arrache rotule ne m'est d'aucune utilité , ça ne rentre pas et c'est vraiment trop court cette fois. "Brain storming" rapide, je remets l’écrou presque complétement serré, je place une barre d'acier robuste sur la tête du boulon (Un ciseau à bois..) et je coince l'ensemble sous le bras tranversal arrière que j'ai eu la bonne ide de ne pas démonter encore. Je dévisse l'écrou jusqu'à ce que la tension soit très importante. Je prends une rallonge de clefs à cliquet longue et je tape un coup fort à la massette sur la barre en acier juste au dessus de l'écrou. Clac! le cône est venu. Le tour est joué! Ouf!
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 002_1011
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 001_1011

J'arrache la rotule du bras arrière avec l'outil cette fois, fastoche ici.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 003_1011

Avant d'aller plus loin je marque les réglages de géométrie, plan vertical et horizontal du train gauche, ça me permettra de rouler en toute sécurité sans manger les pneus juste qu'au centre pour faire la géométrie finale (60 bornes à faire comme ça) :
Excentrique du bras oscillant principale, on peut voir les graduations.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 008_1012

Bras oscillant arrière:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 007_1011

Je peux enlever les boulons des deux bras en toute tranquillité.. Enfin presque, pour le bras arrière il faudra marteler un peu la tôle du pare-chaleur du catalyseur pour sortir la vis, c'est très juste!
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 009_1010

Comme à l'avant démontage de la prise du capteur Abs et du témoin de frein:
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 010_1011

On peut maintenant libérer le support de roue sans démonter le cardan, ça passe, on gagne beaucoup de temps:
Il faudra taper dessus au maillet en caoutchouc pour le faire glisser le long de l'amorto.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 011_1012
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 012_1012

On peut maintenant démonter l'amortisseur.
L'accès au palier est moins facile qu'à l'avant.Enlever la panneau qui couvre le panneau moteur. Il faut retirer le vaigrage à gauche (2 vis plastiques) puis enlever le bouchon caoutchouc en ouvrant le coffre ar (Gouttière de coffre).
Un tournevis aimanté est conseillé pour récupérer la vis ar!
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 014_1011
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 015_1012
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 016_1011
Pour remonter la vis ar, la mettre dans une clef à douille coincée avec un bout sopalin..

L'amortisseur est enfin à terre!
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 017_1012
Pour le remplacement on procède comme à l'avant.
Ne pas se tromper sur le sens du palier, de toute façon il a une pente.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 018_1014

On remonte le tout à l'inverse en mettant en précontrainte l'amortisseur comme si l'auto reposait sur la roue. On remet les 2 excentriques aux repères et on serre à la dynamométrique.
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 020_1012

Peinture et terminé!! Plus qu'a faire l'autre bord bien plus rapidement évidement, le terrain étant débroussaillé!! ^;
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 022_1012














Dernière édition par Iceman 29 le Mar 20 Déc 2011 - 23:10, édité 7 fois
Anonymous
Invité
Invité


Revenir en haut Aller en bas


GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par yapple Mer 23 Oct 2019 - 18:51

philpa,Je n'oublierai pas de présenter quand elle sera remontée :DJ'hesite a enlever le cardan ou pas.. a écrit:
yapple a écrit:Bonjour à tous, j'ai changé les amortisseurs avants sur ma 987, je m'attaque a l'arrière, mais je n'arrive pas à a voir accès au tutoriel de Frex, est il possible de l'avoir?
Je vous remercie d'avance,
Cordialement
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Ffz10Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Ffz10Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Ffz10

yapple
un petit effort pour 10 messages !
un petit effort pour 10 messages !

08/02/2019
Messages : 4

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par al0546 Mer 23 Oct 2019 - 19:21

yapple a écrit:Bonjour à tous, j'ai changé les amortisseurs avants sur ma 987, je m'attaque a l'arrière, mais je n'arrive pas à a voir accès au tutoriel de Frex, est il possible de l'avoir?
Je vous remercie d'avance,
Cordialement

Tu parles de celui-là:

[url=http://88.187.43.251/Download/Porsche/Tutorial/Chassis/986 - Remplacement amorto - triangle av et ar.pdf]986 - Remplacement amortisseurs - triangle avant et arrière.pdf[/url]
al0546
al0546
ADMINISTRATEUR
ADMINISTRATEUR

06/07/2013
Messages : 9412
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par yapple Mer 23 Oct 2019 - 19:36

al0546C'est bien celui ci, mais quand je fais le téléchargement, je ne récupère jamais le fichier, j'ai également essayé sur un autre ordinateur, et téléphone.Est-il possible de l'avoir en MP ou autrement? a écrit:
yapple a écrit:Bonjour à tous, j'ai changé les amortisseurs avants sur ma 987, je m'attaque a l'arrière, mais je n'arrive pas à a voir accès au tutoriel de Frex, est il possible de l'avoir?
Je vous remercie d'avance,
Cordialement

Tu parles de celui-là:

[url=http://88.187.43.251/Download/Porsche/Tutorial/Chassis/986 - Remplacement amorto - triangle av et ar.pdf]986 - Remplacement amortisseurs - triangle avant et arrière.pdf[/url]
yapple
yapple
un petit effort pour 10 messages !
un petit effort pour 10 messages !

08/02/2019
Messages : 4
Prénom : Monaco
Modèle : Cayenne S- Boxter 987

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par al0546 Mer 23 Oct 2019 - 19:48

Je dois l'avoir dans mes archives. Je l'installerai sur le forum dès que possible
al0546
al0546
ADMINISTRATEUR
ADMINISTRATEUR

06/07/2013
Messages : 9412
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par yapple Mer 23 Oct 2019 - 20:04

al0546 a écrit:Je dois l'avoir dans mes archives. Je l'installerai sur le forum dès que possible


Merci beaucoup d'avance...
yapple
yapple
un petit effort pour 10 messages !
un petit effort pour 10 messages !

08/02/2019
Messages : 4
Prénom : Monaco
Modèle : Cayenne S- Boxter 987

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par al0546 Mer 23 Oct 2019 - 21:05

al0546 a écrit:Je dois l'avoir dans mes archives. Je l'installerai sur le forum dès que possible


Après vérification c'est exactement le même que celui présenté au début du sujet
al0546
al0546
ADMINISTRATEUR
ADMINISTRATEUR

06/07/2013
Messages : 9412
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par SVRFOTO Jeu 14 Nov 2019 - 22:20

Bonsoir

Je suis entrain de composer mon panier pour le remplacement de mes vieux amortisseurs (enfin !) , d'ailleurs merci pour ce tuto , ça facilitera la procédure !!!

Je vais donc acheter les 4 ainsi que les paliers support avant et arrières .

Par contre je bloque sur 2 , 3 trucs .....les coupelles en métal peuvent elles être conservé ou doivent elle être changées?
Le roulement à billes si je comprends bien , peut être réutilisé ?
Dans la vue éclaté sur la Rose on trouve également des plaques de compensation qui existent en 3 et en 6.5 mm pour l avant et en 3 et 6 mm pour l 'arrière .....
Lesquels choisir ? doivent elles également êtres changées???
SVRFOTO
SVRFOTO
2500 tr/mn
2500 tr/mn

14/07/2015
Messages : 121
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par gérard87 Ven 15 Nov 2019 - 9:51

Mon meccano lors du changement de mes amortisseurs n'a pas changé les coupelles car elles étaient nickel. Mais il a changé les 2 roulements de tête qui avaient du jeu !
gérard87
gérard87
5500 tr/mn
5500 tr/mn

21/11/2015
Messages : 468
Prénom : x
Modèle : boxster 2.5

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par SVRFOTO Sam 16 Nov 2019 - 23:21

Bon j'ai commencé mes achats...
Trouvé sur auto doc les 2 paliers avants au prix inouï de 23 euros pièces, alors que cette pièce coûte en origine 110 euros chez Porsche.
( un petit coup de stress quand même car sur le site ils disent que la pièce n'est pas compatible avec le boxster, pourtant cette référence OEM est bien la bonne !)
Les B8 je vais les commander dans la famille, le prix sera le même que sur la rose, à savoir environ 1000 euros.
Ce que j'aimerai savoir maintenant c'est est il vraiment obligatoire de commander le reste des pièces se trouvant sur la vue éclaté ???
(a savoir les joints, les roulements, les cales de compensation.....)
SVRFOTO
SVRFOTO
2500 tr/mn
2500 tr/mn

14/07/2015
Messages : 121
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par Dom2b69 Dim 17 Nov 2019 - 0:09

Salut. Des B8 ? Tu veux faire du circuit ?
Dom2b69
Dom2b69
6000 tr/mn
6000 tr/mn

03/12/2017
Messages : 552
Prénom : Santa Maria di Lota, Haute-Corse et Les Chères Rhône
Modèle : Ex Boxster 986 2.5 1999, Actuelle 996 Carrera 2 3.6 2003

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par SVRFOTO Dim 17 Nov 2019 - 7:17

Non pas de circuit mais les B4 et B6 ne sont pas prévus pour les ressorts court apparemment,.
SVRFOTO
SVRFOTO
2500 tr/mn
2500 tr/mn

14/07/2015
Messages : 121
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par Dom2b69 Dim 17 Nov 2019 - 9:21

Oui effectivement. A priori B6 et B8 ont le même tarage sauf que le B8 a une tige plus courte.
Dom2b69
Dom2b69
6000 tr/mn
6000 tr/mn

03/12/2017
Messages : 552
Prénom : Santa Maria di Lota, Haute-Corse et Les Chères Rhône
Modèle : Ex Boxster 986 2.5 1999, Actuelle 996 Carrera 2 3.6 2003

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par SVRFOTO Mar 19 Nov 2019 - 19:54

Mini up :)
SVRFOTO
SVRFOTO
2500 tr/mn
2500 tr/mn

14/07/2015
Messages : 121
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par SVRFOTO Jeu 5 Déc 2019 - 20:40

Bonsoir la compagnie, besoin d un avis.
Jai commander mes paliers support avant.
Selon les sites la pièce est compatible avec mon boxster et selon d'autres elle ne l'est pas..... Hors pour moi ces paliers sont les mêmes sur 99 986 987..... C'est du sachs et quand on met la référence dans leur site la pièce ne colle pas !
Par contre la réfère ce OEM correspond !!!
Un avis ?
SVRFOTO
SVRFOTO
2500 tr/mn
2500 tr/mn

14/07/2015
Messages : 121
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par Ben006 Lun 9 Déc 2019 - 19:18

Quel pièce exactement ?
Ben006
Ben006
Pro
Pro

27/04/2014
Messages : 2714
Age : 32
Modèle : 986 S

https://www.benautodesign.fr

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par SVRFOTO Lun 9 Déc 2019 - 19:37

Palier support avant
SVRFOTO
SVRFOTO
2500 tr/mn
2500 tr/mn

14/07/2015
Messages : 121
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par Ben006 Mar 10 Déc 2019 - 20:28

Ça nous en dit pas beaucoup plus, "palier support avant" peut désigner différentes pièces.
Ben006
Ben006
Pro
Pro

27/04/2014
Messages : 2714
Age : 32
Modèle : 986 S

https://www.benautodesign.fr

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par SVRFOTO Mar 10 Déc 2019 - 20:52

https://servimg.com/view/13588582/3871
SVRFOTO
SVRFOTO
2500 tr/mn
2500 tr/mn

14/07/2015
Messages : 121
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par SVRFOTO Sam 23 Mai 2020 - 16:07

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Ai30
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Kc5h

Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Yc4z
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 4c6z
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Hn9f
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 4uw9
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Gd6w
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Jba6
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Wj11
Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986  - Page 3 Ocgy
SVRFOTO
SVRFOTO
2500 tr/mn
2500 tr/mn

14/07/2015
Messages : 121
Modèle : 986

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par Le Mexicain Dim 5 Mar 2023 - 9:45

Très intéressant
Le Mexicain
Le Mexicain
1500 tr/mn
1500 tr/mn

09/09/2022
Messages : 77
Age : 49
Prénom : Puget
Modèle : Cayman

Revenir en haut Aller en bas

GMT + 8 Heures Re: Remplacement des triangles de trains AV,AR(rotules) et amortisseurs sur 986

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 3 Précédent  1, 2, 3

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
