essais fil alimentation auto radio??? permanent vs avec la clef

Message par Japman le Jeu 30 Aoû 2018 - 22:09

Bonsoir a tous.

Je viens de demonter mon autoradio double din (monté par l'ancien proprio) car le poste ne s arrete pas quand j enleve le contact.
Quelqu'un connait la couleur du fil d alimentation avec contact clef? celui du faisceau d origine? Car en plus le mec qui a monté ça a carrement coupé les prise du faisceau d origne  milt. Alors qu un adaptateur aurait suffit Exclamation.

Bref si  quelqu'un a la reponse...

Merci symp
Japman
Japman
1000 tr/mn
1000 tr/mn

22/11/2016
Messages : 33
Localisation : beaujolais
Modèle : boxster 986

Revenir en haut Aller en bas

essais Re: fil alimentation auto radio??? permanent vs avec la clef

Message par LOLOUI27520 le Ven 31 Aoû 2018 - 10:11

Bonjour sinon tu testes avec un multimètre et tu auras ta réponse rapidement....ou une lampe témoin pour les plus vieux !
LOLOUI27520
LOLOUI27520
5000 tr/mn
5000 tr/mn

01/09/2015
Messages : 374
Age : 46
Localisation : BOURGTHEROULDE - 27
Modèle : BOXSTER 2.7 - 986

Revenir en haut Aller en bas

essais Re: fil alimentation auto radio??? permanent vs avec la clef

Message par paco986 le Ven 31 Aoû 2018 - 17:44

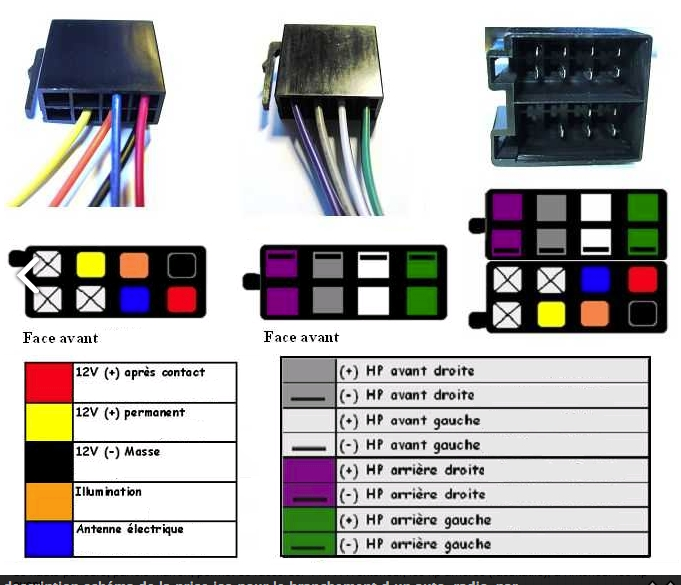

l'installateur précédent a sans doute dû bidouiller le montage car il ne savait pas que le + permanent et le + après contact sont inversés sur le Boxster par rapport à la norme ISO. Le + permanent est en principe en jaune et le + après contact en rouge. Voilà un schéma qui devrait t'aider à repérer les arrivées:
fil alimentation auto radio???  permanent vs avec la clef Connec10

______ https://www.boxster-cayman.com -- #BC911 ______


 présentation de mon Boxster ici  et de mon coupé VW SP2 ici
les deux en vidéo ici
fil alimentation auto radio???  permanent vs avec la clef Dsc05711
paco986
paco986
VIP 2000
VIP 2000

21/02/2017
Messages : 2425
Localisation : tout au Nord
Modèle : 986 2.5

Revenir en haut Aller en bas

essais Re: fil alimentation auto radio??? permanent vs avec la clef

Message par Japman le Ven 31 Aoû 2018 - 18:38

Merci .
Ces schémas sont ceux du boxster? je ne retrouve pas de rouge dans le faisceau  d origine (ce qu'il en reste).
Japman
Japman
1000 tr/mn
1000 tr/mn

22/11/2016
Messages : 33
Localisation : beaujolais
Modèle : boxster 986

Revenir en haut Aller en bas

essais Re: fil alimentation auto radio??? permanent vs avec la clef

Message par paco986 le Ven 31 Aoû 2018 - 20:18

@Japman a écrit:Merci .
Ces schémas sont ceux du boxster? je ne retrouve pas de rouge dans le faisceau  d origine (ce qu'il en reste).
non, ce sont les schémas des connecteurs à la norme ISO. Tu dois pouvoir retrouver les fils correspondants à partir de leur position sur ton connecteur.

______ https://www.boxster-cayman.com -- #BC911 ______


 présentation de mon Boxster ici  et de mon coupé VW SP2 ici
les deux en vidéo ici
fil alimentation auto radio???  permanent vs avec la clef Dsc05711
paco986
paco986
VIP 2000
VIP 2000

21/02/2017
Messages : 2425
Localisation : tout au Nord
Modèle : 986 2.5

Revenir en haut Aller en bas

essais Re: fil alimentation auto radio??? permanent vs avec la clef

Message par LOLOUI27520 le Mar 4 Sep 2018 - 16:51

Bonjour désolé d’insister mais avec un multimètre ça prend 10secondes ! Car les couleurs, si les fils ont été bidouillés....
LOLOUI27520
LOLOUI27520
5000 tr/mn
5000 tr/mn

01/09/2015
Messages : 374
Age : 46
Localisation : BOURGTHEROULDE - 27
Modèle : BOXSTER 2.7 - 986

Revenir en haut Aller en bas

essais Re: fil alimentation auto radio??? permanent vs avec la clef

Message par Japman le Mer 12 Sep 2018 - 11:36

Salut..
Problème résolu avec un multimètre et un schéma technique électrique.
Merci a vous, ça marche nickel. ^;
Japman
Japman
1000 tr/mn
1000 tr/mn

22/11/2016
Messages : 33
Localisation : beaujolais
Modèle : boxster 986

Revenir en haut Aller en bas

essais Re: fil alimentation auto radio??? permanent vs avec la clef

Message par LOLOUI27520 le Mer 12 Sep 2018 - 19:41

super tant mieux !  ^;
