essais Réaliser son échappement Exhaust soit même ....

Message par Frex le Jeu 25 Nov 2010 - 8:09

Rappel du premier message :

Bonjour à tous,

Sur ma 2.5l boxster que je remet en état j'avais un pseudo échappement inox bidouillé , il faisait c'est vrai un joli bruit mais a utiliser plutot sur un circuit.

j'ai donc décider de revenir à un echappement acceptable pour circuler tous les jours sans attirer les forces de l'ordre à chaque coin de rue,

aprés avoir posé un echappement de 2.7L sur mon 2.5L ,

je découvre que je ne roule plus dans une Porsche mais dans une Twingo !!

Alors je veux bien un peu de silence mais la c'est trop , j'ai donc entrepris de modifier mon échappement

à la maniere de la version Exhaust de chez Porsche mais bien sur sans commande electrique et bien moins cher !

je vous fais donc profiter de mon experience en photo.

Premierement tracez deux rectangles sur la partie superieur de votre pot pour préparer l'ouverture

Réaliser son échappement Exhaust soit même .... - Page 2 Img_0610


puis percer deux trous diametre 6 ou 8 pour laisser passer une lame acier de scie sauteuse

Réaliser son échappement Exhaust soit même .... - Page 2 Img_0611


Utilisez une scie sauteuse et decoupez selon vos traces puis soulevez les deux toles vers le haut,

Réaliser son échappement Exhaust soit même .... - Page 2 Img_0613


Réaliser son échappement Exhaust soit même .... - Page 2 Img_0612

Vous pouvez voir que le pot est constitué par deux couches d'acier , il n'est pas simple je vous le dit tout de suite de souder dans ces conditions,
donc adressez vous à quelq'un qui sait le faire et qui ne fera pas de trous supplementaires ,
j'ai utilisé une semi-auto pour faire mes soudures et meme la c'est pas simple.
je pense mais j'en avais pas que de l'oxy-acetylene ferait mieux l'affaire.

Bon passons aux choses serieuses , comme vous le voyez le tube est directement visible, le principe est donc de liberer les gaz à ce niveau.

Nous allons maintenant percer une trou de part en part du du tube de 16 mm de diametre a droite et à gauche du pot d'échappement.

Réaliser son échappement Exhaust soit même .... - Page 2 Img_0614

Réaliser son échappement Exhaust soit même .... - Page 2 Img_0615


Une fois les trous percés , videz la limaille accumulée dans le pot, puis repoussez les deux toles vers le pot,

pointez les bords de la tole pour l'immobilliser puis resoudez lentement tout le tour ,

C'est le moment le plus difficile pas de precipitation sinon on passe a travers !

Réaliser son échappement Exhaust soit même .... - Page 2 Img_0616

Réaliser son échappement Exhaust soit même .... - Page 2 Img_0712


Voila il reste pour ma part à faire deux plaques de propretées a poser au dessus à l'oxy-acetylene pour finir .

Au passage voici l'adaptation du pot de 2.7L sur le 2.5L , oui on peut le faire pas simple mais avec un peu de patience....

Réaliser son échappement Exhaust soit même .... - Page 2 Img_0617

Aujoud'hui posé , j'ai une mélodie acceptable qui me suis à chaque acceleration, je ne m'en lasse pas.


Réaliser son échappement Exhaust soit même .... - Page 2 Img_0618


Dernière édition par Frex le Mar 18 Jan 2011 - 12:00, édité 2 fois

--https://www.boxster-cayman.com -- #BC911 --


Mon serveur Http est à votre disposition pour les documents techniques Porsche :

Cliquez ICI  :  Frex_Download

Maintenant le Login et mot de passe sont sur demande ici: adminserveurfrex@free.fr

Réaliser son échappement Exhaust soit même .... - Page 2 New_ba10
Frex
Frex
V.I.P
V.I.P

Réaliser son échappement Exhaust soit même .... - Page 2 Boxste10
04/08/2010
Messages : 1643
Age : 55
Localisation : Pontault Combault
Modèle : Touareg V10 Diesel

Revenir en haut Aller en bas


essais Re: Réaliser son échappement Exhaust soit même ....

Message par Invité le Mar 25 Jan 2011 - 21:41

@HAGAL a écrit:Ok, je dis cela car sur le topic "modifier son echappement mais le dire à personne" le principe est le meme sauf qu'il faut couper un rectangle dans ce tube, et j'ai lu que c'était different sur un 3.2s...

Moi, je l'ai fait moi-même avec un coup de main d'un soudeur...
https://www.boxster-cayman.com/t12536-le-son-de-mon-25l-avec-bipass-fait-maison?highlight=bipass

Invité
Invité


Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Invité le Mar 25 Jan 2011 - 22:07

HELLO
pourquoi 3 trous !! sinon 1 grand rectangle c'est suffisant ???
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par dav le Mer 26 Jan 2011 - 0:59

mbarga steve a écrit:HELLO
pourquoi 3 trous !! sinon 1 grand rectangle c'est suffisant ???

La répartition des gaz se fait mieux avec trois trous de diam 16 sur un 3.2 ,le flux des gaz sur les boxster est problématique ,et oui c est mal fait... car il y a un coude qui empeche les gaz de bien circuler au lieu de les libérer ,ce qui rend fou les ingénieurs développant des silencieux ,le plus explicite est MR Martin Scart qui explique vraiment bien ce probleme sur les Boxster,apres peut etre que sur les 2.5 c est different ,jamais vu le tube a l interieur du silencieux...pour ma part trois trous c est le top,la sonorité est au rendez vous ,on sent vraiment la difference ,voila c est mon sentiment,le flux des gaz est linéaire,bref c est super génial....
dav
dav
6000 tr/mn
6000 tr/mn

26/12/2009
Messages : 543
Age : 38
Localisation : Althen Des Paluds (84)
Modèle : 986 S 3.2

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Invité le Mer 26 Jan 2011 - 22:20

OK
merci
Mais moi j'ai un 2.5 donc !! je sais pas si c'est de memme sur un 3.2l ??
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Invité le Jeu 27 Jan 2011 - 17:29

merci n1n a frex et dav pour les renseignements, je conduis la belle chez le docteur soudure lundi. Je vous tiendrai au courant, je suis impatient!!! ffgfg
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Frex le Jeu 27 Jan 2011 - 17:55

claude a écrit: merci n1n a frex et dav pour les renseignements, je conduis la belle chez le docteur soudure lundi. Je vous tiendrai au courant, je suis impatient!!! ffgfg

ok essayes de prendre des photos ?

--https://www.boxster-cayman.com -- #BC911 --


Mon serveur Http est à votre disposition pour les documents techniques Porsche :

Cliquez ICI  :  Frex_Download

Maintenant le Login et mot de passe sont sur demande ici: adminserveurfrex@free.fr

Réaliser son échappement Exhaust soit même .... - Page 2 New_ba10
Frex
Frex
V.I.P
V.I.P

Réaliser son échappement Exhaust soit même .... - Page 2 Boxste10
04/08/2010
Messages : 1643
Age : 55
Localisation : Pontault Combault
Modèle : Touareg V10 Diesel

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par XavNc le Dim 19 Juin 2011 - 1:35

Bonjour à tous,

Je continus à lire l'ensembles des posts... je pense que dans peu de temps je les connaitrerai par coeur...

Cette modif me plat pas mal...
mais petite question : Avez-vous supprimer les deux catalyseurs ?

A+

--https://www.boxster-cayman.com -- #BC911 --


"La différence entre un rêve et un projet est "UNE DATE"
XavNc
XavNc
1500 tr/mn
1500 tr/mn

14/05/2011
Messages : 67
Age : 47
Localisation : Nouméa Nouvelle Calédonie
Modèle : 986S Boxster

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Frex le Dim 19 Juin 2011 - 7:38

@XavNc a écrit:Bonjour à tous,

Je continus à lire l'ensembles des posts... je pense que dans peu de temps je les connaitrerai par coeur...

Cette modif me plat pas mal...
mais petite question : Avez-vous supprimer les deux catalyseurs ?

A+


Non il sont toujours en place ,

--https://www.boxster-cayman.com -- #BC911 --


Mon serveur Http est à votre disposition pour les documents techniques Porsche :

Cliquez ICI  :  Frex_Download

Maintenant le Login et mot de passe sont sur demande ici: adminserveurfrex@free.fr

Réaliser son échappement Exhaust soit même .... - Page 2 New_ba10
Frex
Frex
V.I.P
V.I.P

Réaliser son échappement Exhaust soit même .... - Page 2 Boxste10
04/08/2010
Messages : 1643
Age : 55
Localisation : Pontault Combault
Modèle : Touareg V10 Diesel

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par JAGBOX le Dim 19 Juin 2011 - 18:13

J'ai fait cette modif il y a 3 mois, avec 2 trous de 22 et j'avoue ne pas être deçu de la sonorité, surtout à bas régime. Sur autoroute la voiture n'est pas plus bruyante qu'avant.
Slts
JAGBOX
JAGBOX
2000 tr/mn
2000 tr/mn

27/07/2010
Messages : 111
Age : 55
Localisation : morsang sur orge
Modèle : boxster 2.5

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Frex le Dim 19 Juin 2011 - 19:21

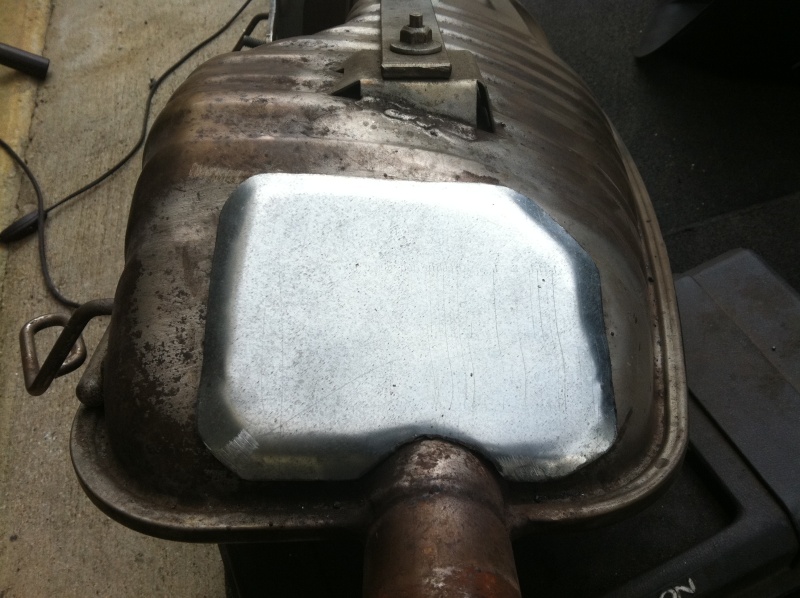

Voici les deux plaques de propretées que j'ai ajouter pour finir la modification.


Réaliser son échappement Exhaust soit même .... - Page 2 Img_1618

Réaliser son échappement Exhaust soit même .... - Page 2 Img_1619

--https://www.boxster-cayman.com -- #BC911 --


Mon serveur Http est à votre disposition pour les documents techniques Porsche :

Cliquez ICI  :  Frex_Download

Maintenant le Login et mot de passe sont sur demande ici: adminserveurfrex@free.fr

Réaliser son échappement Exhaust soit même .... - Page 2 New_ba10
Frex
Frex
V.I.P
V.I.P

Réaliser son échappement Exhaust soit même .... - Page 2 Boxste10
04/08/2010
Messages : 1643
Age : 55
Localisation : Pontault Combault
Modèle : Touareg V10 Diesel

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par XavNc le Lun 20 Juin 2011 - 0:38

Je suis en contact avec un prépararteur de véhicule WRC (inscrit sur le circuit Nz).. dépositaire des huile M....

On envisage de fabriquer un ressemblant de celui-ci...

car en nouvelle calédonie, les écahppement sont interdits d'importation (protection de marché) sauf si ils ont une spécificité bien particulière

Réaliser son échappement Exhaust soit même .... - Page 2 69210

avec ou sans catalyserurs...

Je n'hésiterai pas à revenir vers vous...

--https://www.boxster-cayman.com -- #BC911 --


"La différence entre un rêve et un projet est "UNE DATE"
XavNc
XavNc
1500 tr/mn
1500 tr/mn

14/05/2011
Messages : 67
Age : 47
Localisation : Nouméa Nouvelle Calédonie
Modèle : 986S Boxster

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Frex le Lun 20 Juin 2011 - 6:15


Je suis vraiment surpris par ce que tu nous annonces , pas d'importation d'échappement possible, pas simple en effet , enfin ça ouvre les possibilités à la création locale du coup !



--https://www.boxster-cayman.com -- #BC911 --


Mon serveur Http est à votre disposition pour les documents techniques Porsche :

Cliquez ICI  :  Frex_Download

Maintenant le Login et mot de passe sont sur demande ici: adminserveurfrex@free.fr

Réaliser son échappement Exhaust soit même .... - Page 2 New_ba10
Frex
Frex
V.I.P
V.I.P

Réaliser son échappement Exhaust soit même .... - Page 2 Boxste10
04/08/2010
Messages : 1643
Age : 55
Localisation : Pontault Combault
Modèle : Touareg V10 Diesel

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par XavNc le Lun 20 Juin 2011 - 8:00

sois pas surpris... ici il y a plein de choses comme ça...

Le nutella est sous quotas... 15 kilos pour 6 mois.... ..

Et imagine le prix de la creation Lol

La photo est un Millteck... original... j'ai fait une demande de cotation car il est en inox donc il n'est pas soucis au 70% de taxe d'importation sur une protection de marché.

Mais je reste très motiver à la modif que vous avez (pour une grande partie faite)..

De plus le préparateur m'a préparer une pièce pour la sonde... je vais scanner le shéma pour info...


--https://www.boxster-cayman.com -- #BC911 --


"La différence entre un rêve et un projet est "UNE DATE"
XavNc
XavNc
1500 tr/mn
1500 tr/mn

14/05/2011
Messages : 67
Age : 47
Localisation : Nouméa Nouvelle Calédonie
Modèle : 986S Boxster

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par jpgrenoble le Mar 21 Juin 2011 - 9:43

franchement pour 400e offrez vous un oettle et vous aurez un bruit magnifique

--https://www.boxster-cayman.com -- #BC911 --


ma villa est à vendre

https://www.facebook.com/villa.souadtwo?hc_location=timeline
jpgrenoble
jpgrenoble
- ADDICT PORSCHE TEAM -
- ADDICT PORSCHE TEAM -

27/08/2008
Messages : 9591
Age : 66
Localisation : grenoble
Modèle : http://elabia.de/2010/09/27/porsche-911-speedster-die-legende-lebt/

http://location-villa-marrakech-10-personnes.over-blog.com/categ

Revenir en haut Aller en bas

essais Merci pour vos conseil, voila mon silencieux

Message par nbruere le Mar 10 Déc 2013 - 17:41

Bonjour, je me suis inscrit sur ce forum suite a la lecture de ce post ou vous expliqué comment modifier soit même sont silencieux.

Je me suis basé sur tous vos différents conseils... J'ai donc ouvert mon silencieux et fait trois trou de 20 de chaque coté, ensuite fait resouder et maintenant j'attend mon RDV chez le mécano pour le faire poser.

D'ailleurs pour tous mes amis Porschiste du VAR mon mécanicien et un ancien du CP de Puget sur argens, très pro et vraiment très correct niveau prix... le seul souci, victime de son succès il y a en général 2 semaine d'attente pour un RDV.

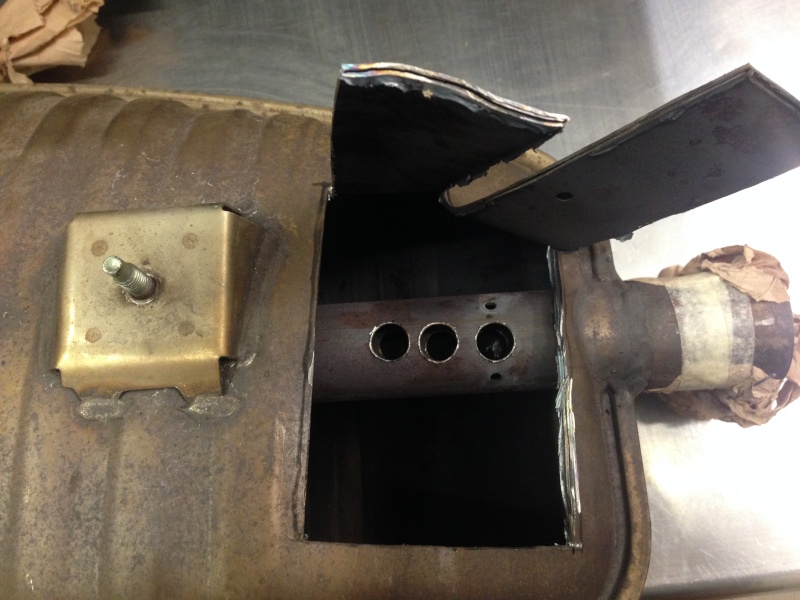

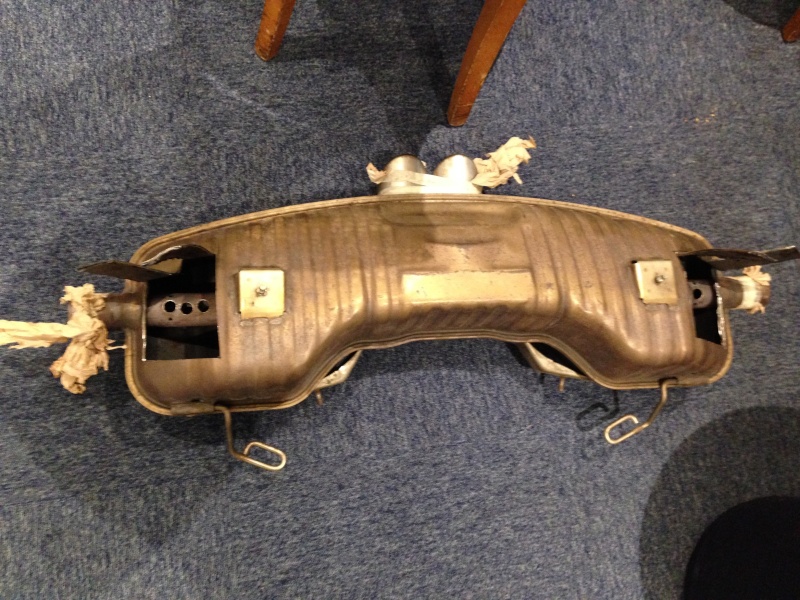

Voici les photos du silencieux

Réaliser son échappement Exhaust soit même .... - Page 2 Img_3213


Réaliser son échappement Exhaust soit même .... - Page 2 Img_3212


Réaliser son échappement Exhaust soit même .... - Page 2 Img_3211
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Pierre le Mer 11 Déc 2013 - 8:49

sympatique
Pierre
Pierre
VIP 4000
VIP 4000

15/08/2010
Messages : 4749
Localisation : 77 / Corse
Modèle : 986 S 3.2

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Jeu 12 Déc 2013 - 15:58

Quelqu'un a fil un ficher son histoire de voir le rendu en attendant que je fasse poser le mien ?

Merci à vous
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franck520 le Ven 13 Déc 2013 - 23:01

pas mieux, 3 trous de 18
50€ au soudeur du coin et ca roule
franck520
franck520
1000 tr/mn
1000 tr/mn

03/12/2012
Messages : 27
Localisation : le mans
Modèle : boxster

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Ven 13 Déc 2013 - 23:20

@franck520 a écrit:pas mieux, 3 trous de 18
50€ au soudeur du coin et ca roule
Super FRANCK520


Et sa donne quoi niveau sonoritée ?
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franck520 le Sam 14 Déc 2013 - 0:01

ca chante plus que l origine, pas de resonnance,
plus rauque en bas, pareil en haut comme je voulais.....
je suis parti d un pot de boxster S d occase histoire de revenir en arriere, et puis, les 2 sorties ...miam
franck520
franck520
1000 tr/mn
1000 tr/mn

03/12/2012
Messages : 27
Localisation : le mans
Modèle : boxster

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Sam 14 Déc 2013 - 0:08

C'est aussi ce que j'ai fait ! Mais j attend de le faire monter. J'ai juste peur d être déçu du son et qu'ont n entende pas vraiment la différence :(
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par fabmat le Dim 15 Déc 2013 - 13:57

slt, pourquoi ne pas percer directement avec une longue mèche plutôt qu'éventrer le pot  ( voir percer la tôle avec un diamètre plus important histoire de bien choper le tube et ensuite de ressouder une petite tôle par dessus?
fabmat
fabmat
1500 tr/mn
1500 tr/mn

03/05/2013
Messages : 41
Age : 50
Localisation : perpignan
Modèle : boxster

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Dim 15 Déc 2013 - 18:55

@fabmat a écrit:slt, pourquoi ne pas percer directement avec une longue mèche plutôt qu'éventrer le pot  ( voir percer la tôle avec un diamètre plus important histoire de bien choper le tube et ensuite de ressouder une petite tôle par dessus?
Car a mon avis beaucoup moins pratique et pas très propre comme travail....
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Ven 10 Jan 2014 - 14:12

J'ai enfin fait poser les silencieux modifié avec trois trous de 20.

Juste un mot : GENIALISSIME !!!!!
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Sam 11 Jan 2014 - 1:02

Super !
L'idéal serait de mettre une vidéo afin de montrer le résultats aux personnes du forum
Je me tâte à faire la modification, mais j'attends de voir le résultats !
Merci par avance !!!!
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par seb.p le Sam 11 Jan 2014 - 1:12

Jai fait cette modif aussi sur mon 2,5l etant soudeur cela na pas etait difficile jai fait 3 trous de 12 de chaque coter pas plus gros car je voulai pas que sa face trop de bruit j,ai remonter et aucune différence snifff.
ducoup j,ai recommencer dans la foulée avec trois trou de 18 et la magique pile poil comme je voulais rauque en bas pareil en haut et aucune résonance dans la voiture nikel
seb.p
seb.p
1500 tr/mn
1500 tr/mn

26/06/2013
Messages : 41
Localisation : lagnieu 01150
Modèle : boxster 986

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Sam 11 Jan 2014 - 1:37

FRANLAKILLER

Fait la motif c'est pas cher et le rendu est magnifique
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par jpsambreville le Dim 12 Jan 2014 - 20:24

bonjour à tous , pouvez-vous me dire si la partie du pot a souder est en inox ou bien en tôle?
Sa serais vraiment bien d' ajouter une petite vidéo pour ceux qui voudrais faire la modif.
jpsambreville
jpsambreville
2500 tr/mn
2500 tr/mn

16/07/2013
Messages : 134
Age : 42
Localisation : sambreville
Modèle : boxster

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Dim 12 Jan 2014 - 20:33

Le silencieux d'origine a aucune piece en INOX c'est seulement de la tole. Il y a rien a ajouter, juste ouvrir, percer 3 trous de chaque coter et refermer en soudant.

rapport qualité prix imbattable, sa rend le son du carrera. j'ai poster des photos et c'est très simple a faire, il suffit d'une scie sauteuse ou une disqueuse (plus pratique et rapide) une perceuse, une mèche à fer de 20 puis faire ressouder par un pro a moins de savoir souder soit meme (choses pas evidentes)
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Lun 13 Jan 2014 - 16:47

Merci pour les commentaires, je me lancerai prochainement à faire cette modification je pense
je souhaiterai quand même une petite vidéo pour entendre le son au démarrage et à l’accélération afin d'entendre le résultat
Merci par avance ;)
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Lun 13 Jan 2014 - 18:36

Donne moi ton email en privé je te fait un fichier son avec mon tel et le l'envoi.
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous pouvez répondre aux sujets dans ce forum
