essais Réaliser son échappement Exhaust soit même ....

Message par Frex le Jeu 25 Nov 2010 - 7:09

Rappel du premier message :

Bonjour à tous,

Sur ma 2.5l boxster que je remet en état j'avais un pseudo échappement inox bidouillé , il faisait c'est vrai un joli bruit mais a utiliser plutot sur un circuit.

j'ai donc décider de revenir à un echappement acceptable pour circuler tous les jours sans attirer les forces de l'ordre à chaque coin de rue,

aprés avoir posé un echappement de 2.7L sur mon 2.5L ,

je découvre que je ne roule plus dans une Porsche mais dans une Twingo !!

Alors je veux bien un peu de silence mais la c'est trop , j'ai donc entrepris de modifier mon échappement

à la maniere de la version Exhaust de chez Porsche mais bien sur sans commande electrique et bien moins cher !

je vous fais donc profiter de mon experience en photo.

Premierement tracez deux rectangles sur la partie superieur de votre pot pour préparer l'ouverture

Réaliser son échappement Exhaust soit même .... - Page 3 Img_0610


puis percer deux trous diametre 6 ou 8 pour laisser passer une lame acier de scie sauteuse

Réaliser son échappement Exhaust soit même .... - Page 3 Img_0611


Utilisez une scie sauteuse et decoupez selon vos traces puis soulevez les deux toles vers le haut,

Réaliser son échappement Exhaust soit même .... - Page 3 Img_0613


Réaliser son échappement Exhaust soit même .... - Page 3 Img_0612

Vous pouvez voir que le pot est constitué par deux couches d'acier , il n'est pas simple je vous le dit tout de suite de souder dans ces conditions,
donc adressez vous à quelq'un qui sait le faire et qui ne fera pas de trous supplementaires ,
j'ai utilisé une semi-auto pour faire mes soudures et meme la c'est pas simple.
je pense mais j'en avais pas que de l'oxy-acetylene ferait mieux l'affaire.

Bon passons aux choses serieuses , comme vous le voyez le tube est directement visible, le principe est donc de liberer les gaz à ce niveau.

Nous allons maintenant percer une trou de part en part du du tube de 16 mm de diametre a droite et à gauche du pot d'échappement.

Réaliser son échappement Exhaust soit même .... - Page 3 Img_0614

Réaliser son échappement Exhaust soit même .... - Page 3 Img_0615


Une fois les trous percés , videz la limaille accumulée dans le pot, puis repoussez les deux toles vers le pot,

pointez les bords de la tole pour l'immobilliser puis resoudez lentement tout le tour ,

C'est le moment le plus difficile pas de precipitation sinon on passe a travers !

Réaliser son échappement Exhaust soit même .... - Page 3 Img_0616

Réaliser son échappement Exhaust soit même .... - Page 3 Img_0712


Voila il reste pour ma part à faire deux plaques de propretées a poser au dessus à l'oxy-acetylene pour finir .

Au passage voici l'adaptation du pot de 2.7L sur le 2.5L , oui on peut le faire pas simple mais avec un peu de patience....

Réaliser son échappement Exhaust soit même .... - Page 3 Img_0617

Aujoud'hui posé , j'ai une mélodie acceptable qui me suis à chaque acceleration, je ne m'en lasse pas.


Réaliser son échappement Exhaust soit même .... - Page 3 Img_0618


Dernière édition par Frex le Mar 18 Jan 2011 - 11:00, édité 2 fois

--https://www.boxster-cayman.com -- #BC911 --


Mon serveur Http est à votre disposition pour les documents techniques Porsche :

Cliquez ICI  :  Frex_Download

Maintenant le Login et mot de passe sont sur demande ici: adminserveurfrex@free.fr

Réaliser son échappement Exhaust soit même .... - Page 3 New_ba10
Frex
Frex
V.I.P
V.I.P

Réaliser son échappement Exhaust soit même .... - Page 3 Boxste10
04/08/2010
Messages : 1643
Age : 55
Localisation : Pontault Combault
Modèle : Touareg V10 Diesel

Revenir en haut Aller en bas


essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Lun 13 Jan 2014 - 17:36

Donne moi ton email en privé je te fait un fichier son avec mon tel et le l'envoi.

nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par jpsambreville le Mar 14 Jan 2014 - 6:40

merci nicolas pour ta réponse! je vais peut être me laissé tenter  sympatique
jpsambreville
jpsambreville
2500 tr/mn
2500 tr/mn

16/07/2013
Messages : 134
Age : 42
Localisation : sambreville
Modèle : boxster

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Mar 14 Jan 2014 - 17:13

UN FICHIER SON OU UNE VIDÉO LES GARS !!!!!!!!  Laughing
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par gillou29 le Sam 25 Jan 2014 - 8:55

merci  pour les infos et photos, vraiment cool.

C'est parti pour moi, j'ai reçu mon pot de 3.2 d'occasion cette semaine, hier je l'ai ouvert, perçage de trois trous de 20 comme Nicolas qui a l'air très satisfait  " Juste un mot : GENIALISSIME !!!!!"

Mon entreprise est fermée le week-end donc pas avant la semaine prochaine je referme soudure "T.I.G" la plus appropriée je pense pour de la tôle fine. Un petit coup de microbillage sur le dessous ( il passe juste dans la cabine  cheers ), peinture noir haute température sur le dessus.

En attendant aujourd'hui démontage de l'aileron, du pare choc et de l'échappement, fabrication de nouvelles pattes de fixation en inox car celles d'origines en acier et bien rouillée. Remontage prévu pour le week-end prochain..... Déjà hâte de l'entendre chanter
vu le nombre de personnes satisfaites je crois que mon option "système Hifi Bose" va être de trop.
Merci à tous pour vos conseils, Je vous tiens informé des essais.  kkj
gillou29
gillou29
1000 tr/mn
1000 tr/mn

25/12/2013
Messages : 36
Age : 52
Localisation : Brest
Modèle : Boxster 986 3.2 S 2003

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Sam 25 Jan 2014 - 10:15

Moi je veux une vidéo ou un fichier son pour me rendre compte de la sonorité !! Merci par avance les gars !
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Dim 26 Jan 2014 - 14:34

Personne pour un petit fichier son ? Merci par avance
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par seb.p le Dim 26 Jan 2014 - 15:14

j'ai sortie la mienne hier avec le beau temps j'ai pensé a faire la vidéo mes j'ai oublier.
en tous cas toujours pas dessus.
seb.p
seb.p
1500 tr/mn
1500 tr/mn

26/06/2013
Messages : 41
Localisation : lagnieu 01150
Modèle : boxster 986

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Invité le Dim 26 Jan 2014 - 15:42

Moi je n'aime pas souder les pots...

Réaliser son échappement Exhaust soit même .... - Page 3 Dsc04211

sauf un petit point de soudure pour tenir le cache ( boulon à tête plus plate que celui-ci)

Réaliser son échappement Exhaust soit même .... - Page 3 Dsc04212
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Dim 26 Jan 2014 - 16:19

C'est sur ton pot que tu as fait ça Philippe !?
Un seul trou de part et d'autre du pot permet une amélioration du son !? Tu as un fichier son ou une vidéo pour entendre le résultat?
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par jymjy le Dim 26 Jan 2014 - 16:26

Effectivement ....pourquoi pas. Les lumières sont elles du même diamètre que dans les post ci dessus. J'imagine que le test son n'est pas encore réalisé?
En tous les cas c'est plus simple même s'il faut souder une petite plaque si on ne veux pas mettre une tête de boulon.
jymjy
jymjy
2500 tr/mn
2500 tr/mn

09/03/2013
Messages : 127
Age : 61
Localisation : Val d'oise
Modèle : Boxster 981 GTS Blanc

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par gillou29 le Dim 26 Jan 2014 - 16:45

J'ai bien avancé ce week end, voiture prête à recevoir le nouveau pot.

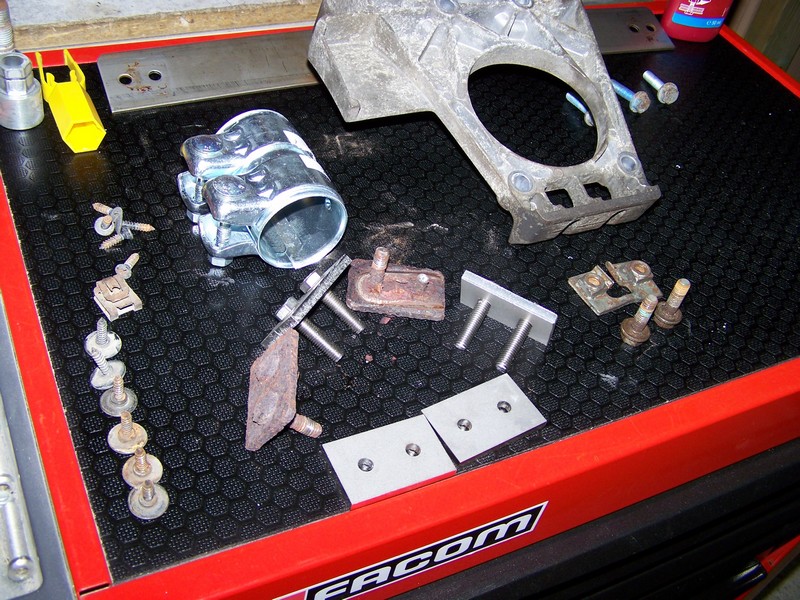

J'ai fait découper au laser beaucoup plus de pattes inox que prévu pour remplacer les miennes en acier, si quelqu'un en a besoin je peux envoyer par la poste, il reste juste un coup de taraud de M8 à faire pour que les vis ne bouge plus (visible sur la photo).
Bon maintenant vivement la fin de semaine pour remonter le tout.
Réaliser son échappement Exhaust soit même .... - Page 3 102_2110

Réaliser son échappement Exhaust soit même .... - Page 3 102_2111
gillou29
gillou29
1000 tr/mn
1000 tr/mn

25/12/2013
Messages : 36
Age : 52
Localisation : Brest
Modèle : Boxster 986 3.2 S 2003

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Invité le Dim 26 Jan 2014 - 17:05

Non c'est celui d'origine qui trainait dans le garage, ce post ma interpellé  lol!

donc à la demande générale, 3 trous

Réaliser son échappement Exhaust soit même .... - Page 3 Dsc04213
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par gillou29 le Dim 26 Jan 2014 - 17:19

Il faut bien viser mais ça a l'air efficace et bien moins compliqué  bravo

Il reste pas trop de limaille dedans après?

En ce qui me concerne c'est trop tard, mais la soudure ne me pose pas de problème.
gillou29
gillou29
1000 tr/mn
1000 tr/mn

25/12/2013
Messages : 36
Age : 52
Localisation : Brest
Modèle : Boxster 986 3.2 S 2003

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par jymjy le Dim 26 Jan 2014 - 17:23

@turbofan a écrit:Non c'est celui d'origine qui trainait dans le garage, ce post ma interpellé  lol!

donc à la demande générale, 3 trous

Réaliser son échappement Exhaust soit même .... - Page 3 Dsc04213

3 trous de chaque coté j'imagine?
jymjy
jymjy
2500 tr/mn
2500 tr/mn

09/03/2013
Messages : 127
Age : 61
Localisation : Val d'oise
Modèle : Boxster 981 GTS Blanc

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Invité le Dim 26 Jan 2014 - 17:26

Un petit tuyau au bout de l'aspirateur pour passer dans les trous, demain je soude pour voir si j'ai de bon restes de mon passage en Terminale F1 ...
Anonymous
Invité
Invité


Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franck520 le Dim 26 Jan 2014 - 19:02

@franlakiller a écrit:Merci pour les commentaires, je me lancerai prochainement à faire cette modification je pense
je souhaiterai quand même une petite vidéo pour entendre le son au démarrage et à l’accélération afin d'entendre le résultat
Merci par avance ;)
deplaces toi, je suis sur le mans......
une viree sur le bugatti...
franck520
franck520
1000 tr/mn
1000 tr/mn

03/12/2012
Messages : 27
Localisation : le mans
Modèle : boxster

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Dim 26 Jan 2014 - 19:26

Ah je suis originaire du mans et toute ma famille y est encore !
J'y passe demain midi normalement....
On essai de se capter prochainement,  idéalement avec nos joujou respectifs ^^
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par jacsou le Lun 27 Jan 2014 - 11:07

Bonjour
réalisation de la modification sur mon boxster S  de  2002
la voiture sur le pont ciseaux
Réaliser son échappement Exhaust soit même .... - Page 3 Boxste10
découpe afin de percer 3 trous de diamètre 18 mm
Réaliser son échappement Exhaust soit même .... - Page 3 Img_2012
Puis on referme
Réaliser son échappement Exhaust soit même .... - Page 3 Img_2011
et voilà son plus rauque
jacsou
jacsou
un petit effort pour 10 messages !
un petit effort pour 10 messages !

14/06/2013
Messages : 4
Localisation : Bretagne
Modèle : boxster 3.2

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Dudu31 le Lun 27 Jan 2014 - 13:34

je me suis poser la question si sur des pots de 996 c'était la même manip  lol!
d après vous scratch
avatar
Dudu31
1500 tr/mn
1500 tr/mn

15/12/2013
Messages : 59
Localisation : Toulouse
Modèle : 996 Carrera Cab 3L6

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par jacsou le Lun 27 Jan 2014 - 14:14

d'après moi la manipulation doit être sensiblement la même , je n'ai pas regardé comment était fait les pots de 996
jacsou
jacsou
un petit effort pour 10 messages !
un petit effort pour 10 messages !

14/06/2013
Messages : 4
Localisation : Bretagne
Modèle : boxster 3.2

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par nbruere le Sam 1 Fév 2014 - 17:47

J'ai enfin pris le temps d'enregistré le résultat sur un ficher SON, mais je n'arrive pas à l'insérer dans le forum....
nbruere
nbruere
1000 tr/mn
1000 tr/mn

10/12/2013
Messages : 26
Age : 35
Localisation : var
Modèle : Boxster 986 2,7l

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Sam 1 Fév 2014 - 18:08

Merci pour ce fichier son, je fais la modification des que possible ! Énorme le son ^^
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Jeu 6 Fév 2014 - 8:30

Modification programmée ce weekend si tout va bien ^^
un ami m'apporte des éléments pour relevé la voiture de l'arrière (comme des petites rampes)
Démontage du pot samedi matin, une entreprise de soudure contactée hier me propose de me faire la modification complète en peut de temps samedi, repose samedi soir si tout est ok
Je vous tiens au courant !!
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par gillou29 le Sam 8 Fév 2014 - 12:04

Voila j'ai remonté mon pot modifié (3 trous de 20) ce matin, je suis allé faire un petit tour.

Conclusion génial !!!!!!! Un bon son comme je l'aime, vivement le soleil pour l'écouter décapoté......
Merci au forum et à tous pour les infos, merci aussi à Nicolas pour le fichier son  sympatique

 :v:v
gillou29
gillou29
1000 tr/mn
1000 tr/mn

25/12/2013
Messages : 36
Age : 52
Localisation : Brest
Modèle : Boxster 986 3.2 S 2003

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par labo le Sam 8 Fév 2014 - 19:46

Il est où le fichier son ?

Cette modif est-elle possible sur 987 3.2 ?

@jacsou: es-tu satisfait de ton pont ciseaux ? J'ai toujours eu envie d'avoir un pont chez moi pour le plaisir de bricoler à l'aise. Quand j'ai construit mon garage, je n'ai pas pensé à faire une fosse tant que j'avias la pelleteuse sous la main.
labo
labo
6500 tr/mn
6500 tr/mn

11/11/2013
Messages : 624
Localisation : belgique
Modèle : boxster s 987

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par jacsou le Dim 9 Fév 2014 - 18:39

le pont ciseaux c'est nickel , la seule contrainte c'est que la voiture étant basse il faut des rampes et après plusieurs tatônements j'ai opté pour du styrodur facile à déplacer
Réaliser son échappement Exhaust soit même .... - Page 3 Pont_c10
jacsou
jacsou
un petit effort pour 10 messages !
un petit effort pour 10 messages !

14/06/2013
Messages : 4
Localisation : Bretagne
Modèle : boxster 3.2

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Sam 1 Mar 2014 - 6:20

Bonjour à tous
je viens de retrouver un poste sur ce forum qui date de 5 ans, concernant la modification de l'échappement des boxster 986
a l'époque, la modification n'était pas de faire des trous, mais bien d'enlever une "trappe" dans le tube à l'intérieur de l'échappement, le résultat est juste terrible (même sonorité que la modification de Gert Carnewal / Peut être la même modification ?!)

Voici les photos de la modifications :
Réaliser son échappement Exhaust soit même .... - Page 3 20062010
Réaliser son échappement Exhaust soit même .... - Page 3 20062011
Réaliser son échappement Exhaust soit même .... - Page 3 20062012
Réaliser son échappement Exhaust soit même .... - Page 3 20062013
Réaliser son échappement Exhaust soit même .... - Page 3 20062014

La modifications est donc semblable mais je pense que plus de gaz sont envoyés directement vers l’extérieur avec cette modification

je vais me tenter à ça aujourd'hui et demain, je ferais des vidéos avant/après afin de vous faire voir le changement

Bon weekend les amis

Appels de phares ^^
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par labo le Sam 11 Avr 2015 - 16:24

Et les photos ?
labo
labo
6500 tr/mn
6500 tr/mn

11/11/2013
Messages : 624
Localisation : belgique
Modèle : boxster s 987

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Ben006 le Sam 11 Avr 2015 - 22:17

bon bon bon, faut que je me trouve un soudeur moi ! ^^
Ben006
Ben006
Pro
Pro

27/04/2014
Messages : 2502
Age : 28
Localisation : Biot 06
Modèle : 986 S

https://www.benautodesign.fr

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par romu38390 le Mer 13 Mai 2015 - 0:46

pas de fichier son? s'il vous plait ^;
romu38390
romu38390
1000 tr/mn
1000 tr/mn

25/04/2015
Messages : 29
Age : 41
Localisation : montalieu vercieu (isére)
Modèle : 987 2.7 de 2006

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller le Sam 16 Mai 2015 - 7:04

Salut
j'ai créer un topic pour la modification avec photos de la modifications et vidéos avant/après
Le topic est épinglé dans la rubrique 986

Voici le lien direct:
https://www.boxster-cayman.com/t33217-modification-echappement-d-origine-sur-boxster-986

Bonne lecture Wink
franlakiller
franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796
Age : 34
Localisation : Maine et Loire (49)
Modèle : BMW Z3 2,8L - 2001

Revenir en haut Aller en bas

essais Re: Réaliser son échappement Exhaust soit même ....

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 4 Précédent  1, 2, 3, 4  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous pouvez répondre aux sujets dans ce forum
