Réaliser son échappement Exhaust soit même .... - Page 4 Empty Réaliser son échappement Exhaust soit même ....

Message par Frex Jeu 25 Nov 2010 - 7:09

Rappel du premier message :

Bonjour à tous,

Sur ma 2.5l boxster que je remet en état j'avais un pseudo échappement inox bidouillé , il faisait c'est vrai un joli bruit mais a utiliser plutot sur un circuit.

j'ai donc décider de revenir à un echappement acceptable pour circuler tous les jours sans attirer les forces de l'ordre à chaque coin de rue,

aprés avoir posé un echappement de 2.7L sur mon 2.5L ,

je découvre que je ne roule plus dans une Porsche mais dans une Twingo !!

Alors je veux bien un peu de silence mais la c'est trop , j'ai donc entrepris de modifier mon échappement

à la maniere de la version Exhaust de chez Porsche mais bien sur sans commande electrique et bien moins cher !

je vous fais donc profiter de mon experience en photo.

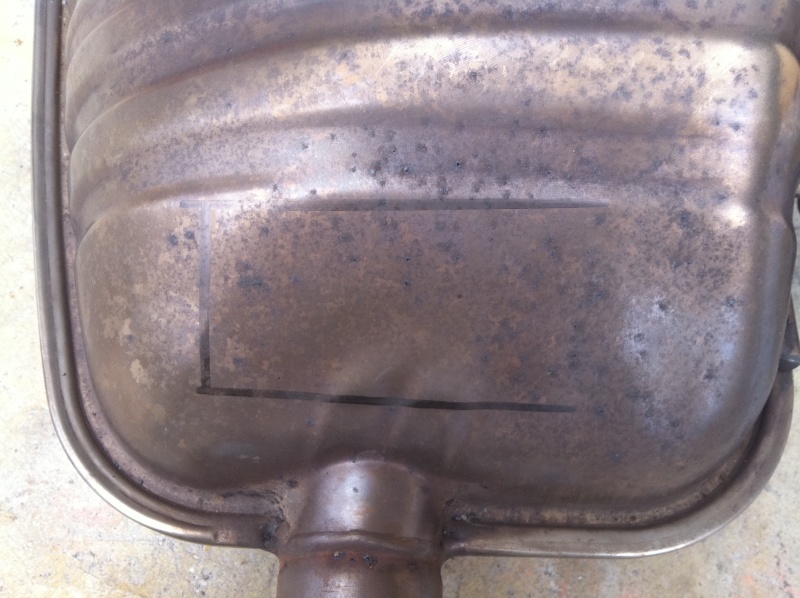

Premierement tracez deux rectangles sur la partie superieur de votre pot pour préparer l'ouverture

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0610


puis percer deux trous diametre 6 ou 8 pour laisser passer une lame acier de scie sauteuse

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0611

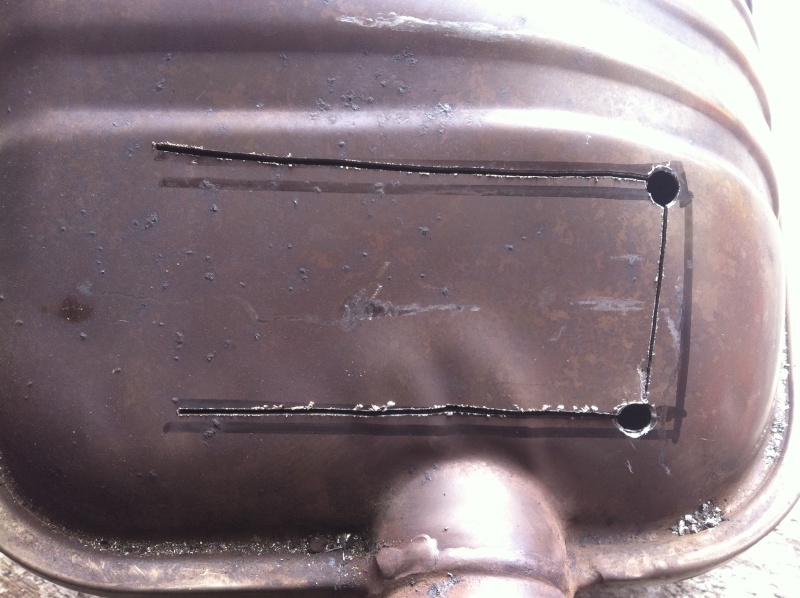

Utilisez une scie sauteuse et decoupez selon vos traces puis soulevez les deux toles vers le haut,

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0613

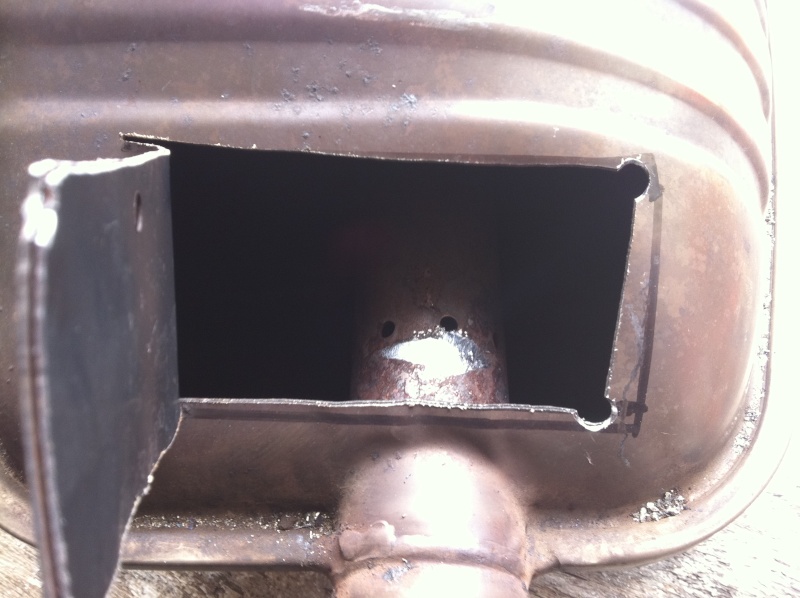

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0612

Vous pouvez voir que le pot est constitué par deux couches d'acier , il n'est pas simple je vous le dit tout de suite de souder dans ces conditions,
donc adressez vous à quelq'un qui sait le faire et qui ne fera pas de trous supplementaires ,
j'ai utilisé une semi-auto pour faire mes soudures et meme la c'est pas simple.
je pense mais j'en avais pas que de l'oxy-acetylene ferait mieux l'affaire.

Bon passons aux choses serieuses , comme vous le voyez le tube est directement visible, le principe est donc de liberer les gaz à ce niveau.

Nous allons maintenant percer une trou de part en part du du tube de 16 mm de diametre a droite et à gauche du pot d'échappement.

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0614

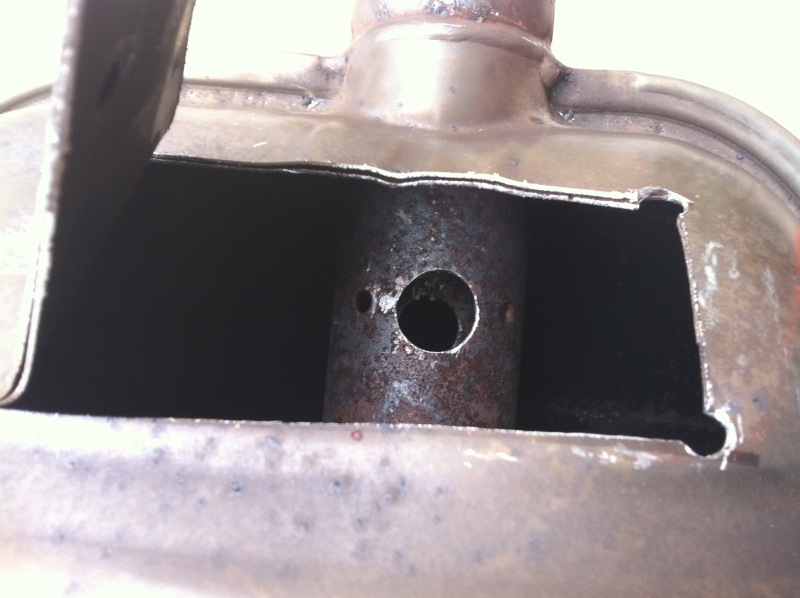

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0615


Une fois les trous percés , videz la limaille accumulée dans le pot, puis repoussez les deux toles vers le pot,

pointez les bords de la tole pour l'immobilliser puis resoudez lentement tout le tour ,

C'est le moment le plus difficile pas de precipitation sinon on passe a travers !

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0616

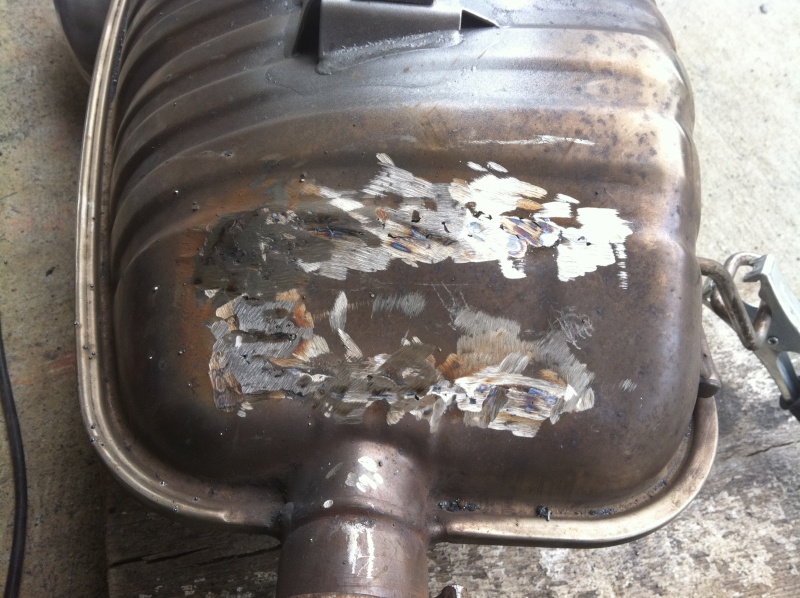

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0712


Voila il reste pour ma part à faire deux plaques de propretées a poser au dessus à l'oxy-acetylene pour finir .

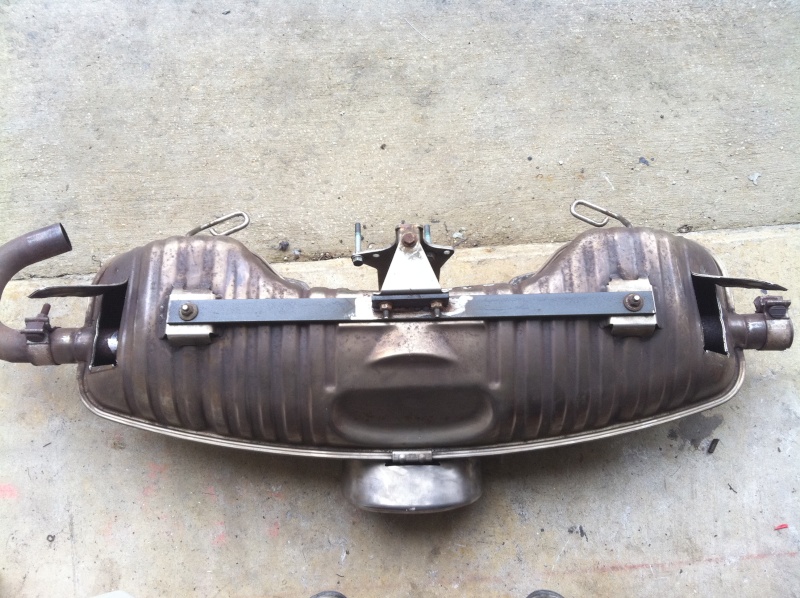

Au passage voici l'adaptation du pot de 2.7L sur le 2.5L , oui on peut le faire pas simple mais avec un peu de patience....

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0617

Aujoud'hui posé , j'ai une mélodie acceptable qui me suis à chaque acceleration, je ne m'en lasse pas.


Réaliser son échappement Exhaust soit même .... - Page 4 Img_0618


Dernière édition par Frex le Mar 18 Jan 2011 - 11:00, édité 2 fois

- https://www.boxster-cayman.com -


Mon serveur Http est à votre disposition pour les documents techniques Porsche :

Cliquez ICI  :  Frex_Download

Maintenant le Login et mot de passe sont sur demande ici: adminserveurfrex@free.fr

Réaliser son échappement Exhaust soit même .... - Page 4 New_ba10
Frex
Frex
V.I.P
V.I.P

Réaliser son échappement Exhaust soit même .... - Page 4 Boxste10
04/08/2010
Messages : 1643
Age : 59
Prénom : Pontault Combault
Modèle : Touareg V10 Diesel

Revenir en haut Aller en bas


Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par franlakiller Sam 16 Mai 2015 - 7:04

Salut
j'ai créer un topic pour la modification avec photos de la modifications et vidéos avant/après
Le topic est épinglé dans la rubrique 986

Voici le lien direct:
https://www.boxster-cayman.com/t33217-modification-echappement-d-origine-sur-boxster-986

Bonne lecture Wink

franlakiller
7000 tr/mn
7000 tr/mn

09/12/2013
Messages : 796

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par romu38390 Lun 18 Mai 2015 - 22:30

merci ^;
romu38390
romu38390
1000 tr/mn
1000 tr/mn

25/04/2015
Messages : 29
Age : 44
Prénom : montalieu vercieu (isére)
Modèle : 987 2.7 de 2006

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty oui

Message par phildelange Mer 20 Mai 2015 - 17:57

super

je crois bien que je vais réaliser cette modification aussi

un petit fichier son pour entendre le résultat ?

^;
phildelange
phildelange
3500 tr/mn
3500 tr/mn

31/03/2013
Messages : 211
Age : 61
Prénom : isere
Modèle : boxster 3.2S

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par al0546 Mer 20 Mai 2015 - 18:36

bouet a écrit:super

je crois bien que je vais réaliser cette modification aussi

un petit fichier son pour entendre le résultat ?

^;


Tu as le lien juste au dessus, regardes la réponse de Franlakiller
al0546
al0546
ADMINISTRATEUR
ADMINISTRATEUR

06/07/2013
Messages : 9412
Modèle : 986

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par vdub199 Lun 29 Juin 2015 - 10:43

Salut à tous, je vais bientot faire la modif sur mon Cayman S 987.

question, est ce que je suis obligé de démonter le pare-choc AR ou pas? (je crois que c'est galère, il faut déposer l'aileron etc..)

Si je lève l'arrière de l'auto à fond et que je retire le silencieux vers le bas et l'arrière (il serait posé sur un support avec un angle de 45° en gros), ça peut pas le faire?

merci

- https://www.boxster-cayman.com -


Cayman S road&track
vdub199
vdub199
4000 tr/mn
4000 tr/mn

16/07/2014
Messages : 292
Prénom : Clermont Ferrand
Modèle : Cayman S 3.4

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Mer 30 Sep 2020 - 13:48

Hello,
Intéressé par la modification de mon echappement pour les memes raisons qui ont poussé beaucoup d entre vous a le faire Vravravroummm.
Parmis les differentes options, (Pse, Carnewal...) connaissant quelqu'un qui peut me faire les soudures, je pense que le made in " by myself" m ira très bien hihihi.
Par contre je ne sais pour quelle modif je dois opter:
les 3 trous de 20 mm
la découpe du tube
les deux (trous et decoupe du tube)
comme j ai pu le voir dans differents sujets.
Quelqu un a t il pu faire une comparaison sur les différentes modifications?
Merci
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par granroy Mer 30 Sep 2020 - 17:19

Alors , j'ai commencé par deux gros trous ; pas assez de bruit .
J'ai re-ouvert pour couper dans le tube ; pas assez de bruit .
J'ai finalement fait un by-pass ( toujours sur le meme pot ) et ça me convient meme si ça reste tres raisonable .

Peut être que le fait d'avoir libéré l’intérieur du pot gêne un peu l'effet by-pass ?

De toute façon , mon pot est maintenant mort  ( les sertissages du pourtour sont bouffé par la rouille ) .

J'en cherche un propre d'origine pour lui faire un by-pass .
granroy
granroy
V.I.P
V.I.P

28/05/2013
Messages : 1724
Age : 61
Prénom : bellac (87)
Modèle : Box-Caï 987 S

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Phil2 Mer 30 Sep 2020 - 19:03

Le roi du bricolage 😊
Phil2
Phil2
VIP Team Porsche
VIP Team Porsche

04/11/2017
Messages : 5803
Modèle : 987 p2 et 718 2l

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par jeanlou84 Jeu 1 Oct 2020 - 7:38

Bonjour a tous suite à cet excellent post pour la modification de l échappement je vais me lancer et le faire ,quelques interrogation sur un pot de 3,2 s la modif avec 3 trou de diamètre 20 ou découpe tube int  sur le dessus?
Comment démonter l échappement les colliers sont tout rouillé on les découpe?
Je vais le démonter par dessous sans déposé du paré choc comment deviser les 2 vis du su port haut qui sont dans le 2 cylindre par ou on passe ou démonter la fixation sur la boîte?
Bref dans quel ordre on démonte le silencieux


Merci pour vos réponses
jeanlou84
jeanlou84
2500 tr/mn
2500 tr/mn

11/03/2020
Messages : 133
Age : 61
Prénom : Jean Luc
Modèle : Booster 3,2s

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par granroy Jeu 1 Oct 2020 - 16:35

Il vaut mieux enlever le pare choc , ça te fera gagner du temps .....
Prévoir deux personnes pour " écarter " légèrement au moment de la mise en place .
Pour les vis et colliers rouillés , pas de secret , la disqueuse s'impose .
Pour remplacer tout ça , tu vas au bricotruc du coin ou chez un marchand de matos agricole .

Pas besoin de remettre des vis estampillées Porsche ...
granroy
granroy
V.I.P
V.I.P

28/05/2013
Messages : 1724
Age : 61
Prénom : bellac (87)
Modèle : Box-Caï 987 S

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par puge31 Jeu 1 Oct 2020 - 19:30

Salut, trop bien cette adaptation, il me faudrait faire la même chose, je viens d'acheter un silencieux de 2.7 modifié, quand je vois le prix du kit sur le net!!
Personne sur le forum qui fabrique cette adaptation ?

Réaliser son échappement Exhaust soit même .... - Page 4 Img_0617
puge31
puge31
4500 tr/mn
4500 tr/mn

07/01/2014
Messages : 322
Age : 40
Prénom : Toulouse
Modèle : Boxster 986 2.5 1999

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Ven 2 Oct 2020 - 13:51

granroy a écrit:Il vaut mieux enlever le pare choc , ça te fera gagner du temps .....
Prévoir deux personnes pour " écarter " légèrement au moment de la mise en place .
Pour les vis et colliers rouillés , pas de secret , la disqueuse s'impose .
Pour remplacer tout ça , tu vas au bricotruc du coin ou chez un marchand de matos agricole .

Pas besoin de remettre des vis estampillées Porsche ...
@Jeanlou84,
je suis OK avec granvoy sur ce qu il dit ci dessus:
"vaux mieux enlever le pare choc"pour info j'ai démonté mon par choc pour monter une cam de recul sans avoir a démonter l'aileron. Au niveau de l'aileron je me suis aperçu que je n avais que les vis des extimités, du coup  seul en 10 minutes le tour était joué. Vérifie de ton coté.
Avant la disqueuse, essaye peut être le WD40, tous les jours pendant 5/6 jours une petite application... merci Docteur.


@granroy,
"Alors , j'ai commencé par deux gros trous ; pas assez de bruit .
J'ai re-ouvert pour couper dans le tube ; pas assez de bruit"



rassure moi, tu souhaites un vrai gros bruit qui déchire milt

parce que les autres qui ont fait les trous ou la découpe,   semblent satisfaits.
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par granroy Ven 2 Oct 2020 - 17:14

Ha ha ; non , pas de gros bruit mais suffisamment pour me faire plaiz de l'intérieur !

Pas facile avec le Box ou alors décapoté .

Sinon , il n'y a que les piétons qui en profitent .... et ceux que tu dépassent !
granroy
granroy
V.I.P
V.I.P

28/05/2013
Messages : 1724
Age : 61
Prénom : bellac (87)
Modèle : Box-Caï 987 S

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Ven 2 Oct 2020 - 17:36

"Pas facile avec le Box ou alors décapoté"


je ne roule que cheveux au vent Laughing



Autrement, avec ta modif (découpe+ trous+by pass) c'est pas trop pesant quand  tu fais des longs trajets, cela ne devient pas trop présent?
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par granroy Ven 2 Oct 2020 - 20:27

Ben , décapoté tu entends jusqu'à 80 , avec hard top c'est encore moins .

En roulant , il n'y a que le bruit du vent .....

J'ai même ajouté un tube rigide entre la boite à air et la cloison ; je crois que Alpine fait ça aussi .

En fait , un Box , il n'y a que sur you tube que tu peux l'entendre
granroy
granroy
V.I.P
V.I.P

28/05/2013
Messages : 1724
Age : 61
Prénom : bellac (87)
Modèle : Box-Caï 987 S

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Lun 23 Nov 2020 - 18:25

Suite a l achat d un silencieux de 2.7 d occase pas trop cher et après un premier nettoyage, je viens de faire un petit essai  a la dremel.
Ça bouffe du disque vitesse grand V mais c est nickel
symp
Réaliser son échappement Exhaust soit même .... - Page 4 20201112
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Mar 24 Nov 2020 - 11:27

Huit disques dremel après...
Ouverture de la 1ère gamelle.
..Réaliser son échappement Exhaust soit même .... - Page 4 20201113
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par granroy Mar 24 Nov 2020 - 16:56

Alors qu'avec une petite disqueuse normale , ça va très bien .

De toutes façons , la soudure nécessite du matos ( et un soudeur ) adéquat !
granroy
granroy
V.I.P
V.I.P

28/05/2013
Messages : 1724
Age : 61
Prénom : bellac (87)
Modèle : Box-Caï 987 S

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par atrack Mar 24 Nov 2020 - 17:00

+1 la soudure effectivement pas évident à faire.....faut savoir
avatar
atrack
VIP 4000
VIP 4000

09/04/2020
Messages : 4333
Age : 25
Prénom : Les Iles
Modèle : Tracteur

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Mar 24 Nov 2020 - 17:43

Pour le soudeur pas de problème, j ai ce qu il faut plaf
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Mar 24 Nov 2020 - 17:50

Pour le 1er silencieux c est fait.
Réaliser son échappement Exhaust soit même .... - Page 4 20201114
Pour le 2 ème en effet j attaquerai a la disqueuse pour ouvrir la gamelle.
Par contre ma disqueuse est trop grosse pour la découpe du tube.
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par jeanlou84 Sam 28 Nov 2020 - 10:57

Pour la découpe prévoir un disque a tronconner d un ep de 1 mm plutôt que 1,6 ou 2 mm la soudure tig est plus facile avec un minimum de jour,les 2 tôle sont très  fine pas évident à souder même au tig
jeanlou84
jeanlou84
2500 tr/mn
2500 tr/mn

11/03/2020
Messages : 133
Age : 61
Prénom : Jean Luc
Modèle : Booster 3,2s

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par jeanlou84 Sam 28 Nov 2020 - 10:59

Pour  la découpe du tube plus facile de faire 3 trous de diam 20 avec perceuse et embouts et scie a cloche de 20 du coup l ouverture est plus petite donc moins a souder
jeanlou84
jeanlou84
2500 tr/mn
2500 tr/mn

11/03/2020
Messages : 133
Age : 61
Prénom : Jean Luc
Modèle : Booster 3,2s

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Sam 28 Nov 2020 - 11:06

Bon pour le 2e j ai utilisé la disqueuse,
en moins de 5 minutes la découpe de la gamelle était réalisée mais en effet c est moins precis lol!

Je l ai déposé chez mon soudeur, retour courant de semaine prochaine....
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par manu49 Mar 1 Déc 2020 - 9:04

bonjour,

 j'ai fait cette opération il y a 2 ans, pas de regret, ça ronronne comme une Porsche !!!
pas génant sur  de longs trajets (et surtout pas de résonnance dans l'habitacle)

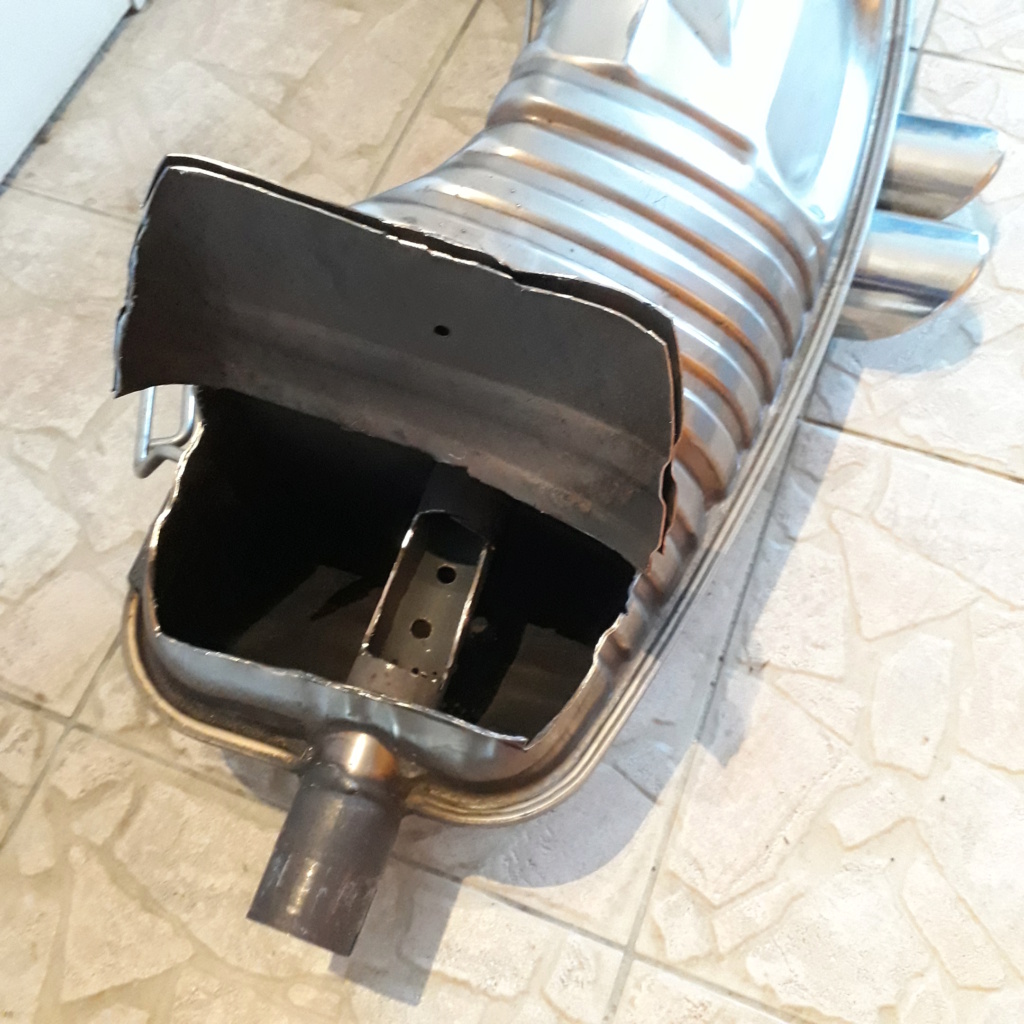

disqueuse diam 115 mm , perceuse 3 trous et j'ai confié les soudure à une entreprise qui travail de l'inox... 50 € après j'avais mon pot comme neuf...

je conseillerai de mettre de la pate d'étanchéité au remontage.... (chose que je n'ai pas fait) car au controle technique , le technicien m'a préciser qu'il devait y avoir une légère fuite à l'échappement quelque part ...

Réaliser son échappement Exhaust soit même .... - Page 4 20181116
Réaliser son échappement Exhaust soit même .... - Page 4 20181117
manu49
manu49
1500 tr/mn
1500 tr/mn

10/10/2016
Messages : 77
Prénom : angers
Modèle : Boxster

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Mar 1 Déc 2020 - 23:50

En tout cas très beau travail ton soudeur symp
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par atrack Mer 2 Déc 2020 - 8:38

..:
avatar
atrack
VIP 4000
VIP 4000

09/04/2020
Messages : 4333
Age : 25
Prénom : Les Iles
Modèle : Tracteur

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Insid78 Jeu 3 Déc 2020 - 17:37

Retour de la gamelle.
Je pense faire la modification en janvier. symp
Réaliser son échappement Exhaust soit même .... - Page 4 20201211
Insid78
Insid78
4500 tr/mn
4500 tr/mn

03/03/2020
Messages : 306
Age : 66
Modèle : 997.1 4s Cabriolet

Revenir en haut Aller en bas

Réaliser son échappement Exhaust soit même .... - Page 4 Empty Re: Réaliser son échappement Exhaust soit même ....

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 4 Précédent  1, 2, 3, 4

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
