Autoradio retour à l’origine
Bonjour,
Dans mon boxster il y a un autoradio Sony, certainement haut de gamme des années 2000.
Je souhaite le changer par un autoradio plus typé origine : j’ai donc acheté un becker traffic pro sur le bon coin.
En l’installant, je me suis aperçu que :
- malgré l’utilisation de prise Din pour le connecter, les cables ont été bidouillés
- lorsque je branche le Becker, il s’allume bien et semble fonctionner, mais aucun son n’arrive aux HP
Je pense que la bidouille de câbles est surtout liée à l’ampli, mais je n’y connais rien en électricité.
Pouvez vous m’aider ?
Quels fils devrais je trouver sur les différents connecteurs ?
Merci d’avance.
Dans mon boxster il y a un autoradio Sony, certainement haut de gamme des années 2000.
Je souhaite le changer par un autoradio plus typé origine : j’ai donc acheté un becker traffic pro sur le bon coin.
En l’installant, je me suis aperçu que :
- malgré l’utilisation de prise Din pour le connecter, les cables ont été bidouillés
- lorsque je branche le Becker, il s’allume bien et semble fonctionner, mais aucun son n’arrive aux HP
Je pense que la bidouille de câbles est surtout liée à l’ampli, mais je n’y connais rien en électricité.
Pouvez vous m’aider ?
Quels fils devrais je trouver sur les différents connecteurs ?
Merci d’avance.
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
Salut,
Le connecteur Porsche ne devait pas être au même standard que l'autoradio, d’où la bidouille.
Il te faut le schémas électrique de la connexion becker et celui de ta voiture.
C'est le moyen le plus sur de remettre tout dans le bon ordre.
Je ne peux pas t'aider plus , je ne connais ni ta voiture ni becker.
Mais la première étape c'est de se procurer tous les schémas, sinon ça va être la "fête des fusibles" sans compter le risque d'endommager quelque chose.
Le connecteur Porsche ne devait pas être au même standard que l'autoradio, d’où la bidouille.
Il te faut le schémas électrique de la connexion becker et celui de ta voiture.
C'est le moyen le plus sur de remettre tout dans le bon ordre.
Je ne peux pas t'aider plus , je ne connais ni ta voiture ni becker.
Mais la première étape c'est de se procurer tous les schémas, sinon ça va être la "fête des fusibles" sans compter le risque d'endommager quelque chose.
Bernard13- VIP 2000
- 21/06/2020
Messages : 2136
Localisation : PACA
Modèle : Cayman 718 S
Re: Autoradio retour à l’origine
+1Bernard13 a écrit:Salut,
Le connecteur Porsche ne devait pas être au même standard que l'autoradio, d’où la bidouille.
Il te faut le schémas électrique de la connexion becker et celui de ta voiture.
C'est le moyen le plus sur de remettre tout dans le bon ordre.
Je ne peux pas t'aider plus , je ne connais ni ta voiture ni becker.
Mais la première étape c'est de se procurer tous les schémas, sinon ça va être la "fête des fusibles" sans compter le risque d'endommager quelque chose.)°° ?
donne nous la ref de ton ampli et de ton Becker de mon coté je regarderai si je peux t'aider façon 7eme compagnie

alain981- ZONE ROUGE /////
- 08/04/2020
Messages : 985
Localisation : Isère
Modèle : Boxster 981 S
paco987- VIP 4000
- 21/02/2017
Messages : 4120
Localisation : au nord du Nord
Modèle : 987 2.9 PDK
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine

important à savoir c'est l'ampli d'origine ou il a été aussi remplacé en même temps que le Sony ?
sur le Becker les sorties HP vers ton ampli sont sur le connecteur B
tu as quoi comme câbles/connectiques entre ton Becker et l'ampli ?
Dernière édition par alain981 le Lun 21 Déc 2020 - 22:06, édité 1 fois
alain981- ZONE ROUGE /////
- 08/04/2020
Messages : 985
Localisation : Isère
Modèle : Boxster 981 S
Re: Autoradio retour à l’origine
Je vais faire des photos demain, ce sera plus simple.
(Quel idiot, j’aurais dû en faire quand j’ai démonté 🤬)
(Quel idiot, j’aurais dû en faire quand j’ai démonté 🤬)
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
Ben voila, des schémas à la pelle et un gars qui s'y connait !
Ton problème va être résolu assez rapidement.

Ton problème va être résolu assez rapidement.

Bernard13- VIP 2000
- 21/06/2020
Messages : 2136
Localisation : PACA
Modèle : Cayman 718 S
Re: Autoradio retour à l’origine
Première question a se poser tu as un ampli ou non ?
Si ampli c'est la chambre C1 via les "line out" qui partent vers l'ampli et l'ampli envoie ensuite le son vers les HP de la voiture
Si pas d'ampli tes HP doivent être branchés dans la chambre B ( RR, RF, RL ...etc )
si tu as des sorties via Fiches RCA de banchées sur ton poste, c'est que ton SONY envoyait le son non amplifié à l'ampli.
Enfin le mieux c'est de faire une photo.
Maintenant si tu veux un conseil, j'ai aussi gardé le becker dans la voiture mais j'y a ajouté un lecteur MP3/carte SD/USB bluetooth yatour c'est juste un connecteur a brancher en C3 mais ca apporte un certain confort moderne.
J'ai testé les bidules chinois à 10€ ca marche bien mais pas longtemps ... 2 semaines et HS, et en plus ils sont constamment alimentés et amplifient la décharge batterie, alors que le yatour s'éteint totalement
Bref tant que ton poste est démonté ... et si tu as un brin de budget ...
https://www.amazon.fr/gp/product/B00DU8LC74/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1
Si ampli c'est la chambre C1 via les "line out" qui partent vers l'ampli et l'ampli envoie ensuite le son vers les HP de la voiture
Si pas d'ampli tes HP doivent être branchés dans la chambre B ( RR, RF, RL ...etc )
si tu as des sorties via Fiches RCA de banchées sur ton poste, c'est que ton SONY envoyait le son non amplifié à l'ampli.
Enfin le mieux c'est de faire une photo.
Maintenant si tu veux un conseil, j'ai aussi gardé le becker dans la voiture mais j'y a ajouté un lecteur MP3/carte SD/USB bluetooth yatour c'est juste un connecteur a brancher en C3 mais ca apporte un certain confort moderne.
J'ai testé les bidules chinois à 10€ ca marche bien mais pas longtemps ... 2 semaines et HS, et en plus ils sont constamment alimentés et amplifient la décharge batterie, alors que le yatour s'éteint totalement
Bref tant que ton poste est démonté ... et si tu as un brin de budget ...
https://www.amazon.fr/gp/product/B00DU8LC74/ref=ppx_yo_dt_b_asin_title_o04_s00?ie=UTF8&psc=1
Jester- 1500 tr/mn
- 02/05/2020
Messages : 42
Localisation : 01
Modèle : 986 Boxster S
Re: Autoradio retour à l’origine
Oui, il y a un ampli et en effet, il y a des rca branchées sur le sony.
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
Merci les gars !
Je prends enfin 5 minutes pour etudier les documents que vous m’avez fourni et cela me semble compréhensible. Du coup, je vais jeter un oeil maintenant
Je prends enfin 5 minutes pour etudier les documents que vous m’avez fourni et cela me semble compréhensible. Du coup, je vais jeter un oeil maintenant

Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
effectivement selon ton ampli origine ou non et si il accepte des entrées de haut niveau le raccordement peut être sur B (haut niveau ) ou C (bas niveau) comme justement indiqué par jester
attention aussi à la télécommande de ton ampli s'assurer qu'il reçoit bien le + 12v (A7 fil noir /rouge sur l'ampli d'origine sur le schéma ) dès que tu allumes le becker si non repique le sur la borne A5 (antenne) du Becker cela devrait fonctionner .
note que l'absence de ce 12v produit exactement ce que tu décris car l'ampli ne démarre pas ...
voila bon courage !

attention aussi à la télécommande de ton ampli s'assurer qu'il reçoit bien le + 12v (A7 fil noir /rouge sur l'ampli d'origine sur le schéma ) dès que tu allumes le becker si non repique le sur la borne A5 (antenne) du Becker cela devrait fonctionner .
note que l'absence de ce 12v produit exactement ce que tu décris car l'ampli ne démarre pas ...
voila bon courage !
alain981- ZONE ROUGE /////
- 08/04/2020
Messages : 985
Localisation : Isère
Modèle : Boxster 981 S
Re: Autoradio retour à l’origine
Merci !
Je n’ai pas encore trouvé le temps de regarder : c’est normalement pour cet après-midi, si les enfants m’en laissent le temps
Je n’ai pas encore trouvé le temps de regarder : c’est normalement pour cet après-midi, si les enfants m’en laissent le temps

Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
Je vois pas trop ce qui peut deconner
Ca m’énerve !
En plus, j’ai l’impression que la taille de l’autoradio n’est pas standard : cela ne rentre pas à la place du Sony...
Ca m’énerve !
En plus, j’ai l’impression que la taille de l’autoradio n’est pas standard : cela ne rentre pas à la place du Sony...
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine

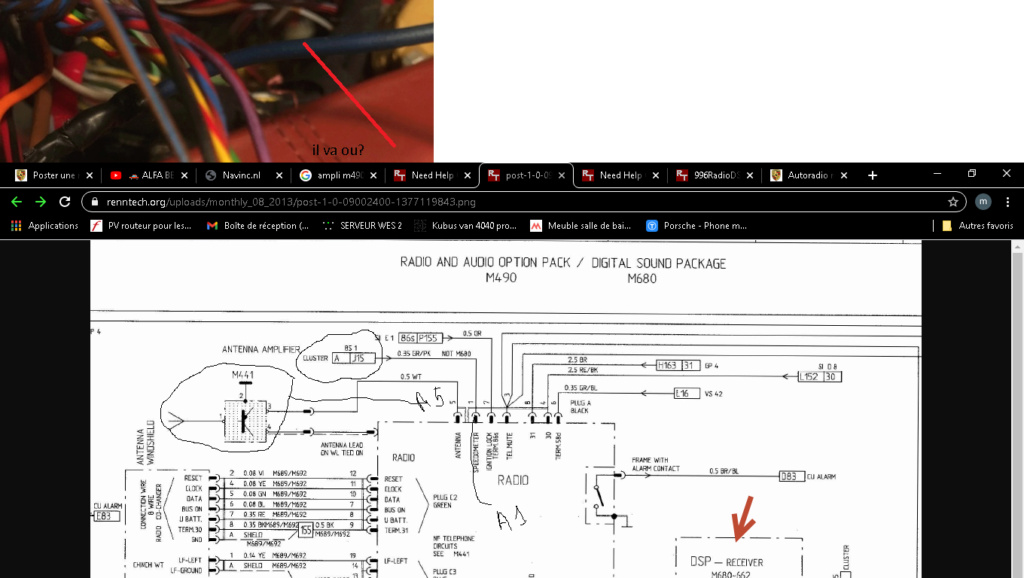

un plat de nouilles pour noël c'est pas terrible
tu ne nous as toujours pas dis ce que tu as comme ampli !
bon sinon visiblement sortie sur c1 connecteur jaune ; je ne vois rien de particulier à ce niveau si tu as l'ampli d'origine cela "devrait" arriver aux bons endroits .....
sur le connecteur A j'ai l'impression que a5 et a1 sont pontés ?a1 c'est le contrôle du volume selon la vitesse ....cela me parait bizarre
ou va le gros fil bleu ? (normalement c'est le fil de télécommande d'ampli sur les raccordement din)
va t'il bien sur la borne A7 de ton ampli ? y a t'il bien 12v au bout ?


tu ne nous as toujours pas dis ce que tu as comme ampli !
bon sinon visiblement sortie sur c1 connecteur jaune ; je ne vois rien de particulier à ce niveau si tu as l'ampli d'origine cela "devrait" arriver aux bons endroits .....
sur le connecteur A j'ai l'impression que a5 et a1 sont pontés ?a1 c'est le contrôle du volume selon la vitesse ....cela me parait bizarre
ou va le gros fil bleu ? (normalement c'est le fil de télécommande d'ampli sur les raccordement din)
va t'il bien sur la borne A7 de ton ampli ? y a t'il bien 12v au bout ?

alain981- ZONE ROUGE /////
- 08/04/2020
Messages : 985
Localisation : Isère
Modèle : Boxster 981 S
Re: Autoradio retour à l’origine
Merci pour ce retour.
J’ai bien l’ampli d’origine qui semble branché a priori.
J’ai bien l’ampli d’origine qui semble branché a priori.
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
Je crois que le gros fil bleu va vers l’ancienne connection du Sony...
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
Jacob1 a écrit:Je vois pas trop ce qui peut deconner
Ca m’énerve !
En plus, j’ai l’impression que la taille de l’autoradio n’est pas standard : cela ne rentre pas à la place du Sony...
Petite info j'ai aussi un trafficpro (4570 de mémoire ) pour le rentrer j'en bave un peu il faut faire attention à ce que tous les fils soit bien dans le logement métallique ensuite je pousse dessus et j'arrive a un blocage et la il faut que j'incline le poste légèrement vers le haut ou vers le bas ( ... me rappelle plus ) pour faire rentrer le dernier tiers de l'autoradio.
Tu as peu être le même cas sur le tien.
Question conne ... ton autoradio tu es sur qu'il fonctionne ?
Jester- 1500 tr/mn
- 02/05/2020
Messages : 42
Localisation : 01
Modèle : 986 Boxster S
Re: Autoradio retour à l’origine
Jacob1 a écrit:Joyeux Noël !
Comme prévu, je ne comprends rien !
Le plat de nouille :
C'est un adaptateur qu'on voit en rouge ?
Ce qui serait peut être pas mal c'est de virer le sony et de faire une photo avec juste les connecteurs de la voiture et ensuite une hoto de chacun des connecteurs avec les fils et les bidouilles de faites sur ceux ci.
Jester- 1500 tr/mn
- 02/05/2020
Messages : 42
Localisation : 01
Modèle : 986 Boxster S
Re: Autoradio retour à l’origine
Je n’ai pas la certitude absolue, mais comme le branchement ne semble pas au top...Jester a écrit:
Question conne ... ton autoradio tu es sur qu'il fonctionne ?
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
ok ampli origine on oublie le fil bleu pour l'instant
as tu 12v la ou c'est indiqué sur la photo ? fil noir rouge sur c1
connecteur A
tu n'as pas répondu les fils a1 et a5 sont il pontés ? c'est le câblage d'origine ont ils été sectionnés ? (il semble sur la photo ) ou ils continuent dans le câblage à destination de leurs périphériques ?


as tu 12v la ou c'est indiqué sur la photo ? fil noir rouge sur c1
connecteur A
tu n'as pas répondu les fils a1 et a5 sont il pontés ? c'est le câblage d'origine ont ils été sectionnés ? (il semble sur la photo ) ou ils continuent dans le câblage à destination de leurs périphériques ?


alain981- ZONE ROUGE /////
- 08/04/2020
Messages : 985
Localisation : Isère
Modèle : Boxster 981 S
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
Pour le 12 v, comment je fais pour verifier ?
J’ai bien un machin pour l’électricité, mais je sais pas m’en servir
Je suis une bur*e sur cette partie là (aussi
), mais j’aime bricoler et apprendre alors si vous me guidez, j’y arriverai.
Merci encore pour votre soutien !
J’ai bien un machin pour l’électricité, mais je sais pas m’en servir

Je suis une bur*e sur cette partie là (aussi

Merci encore pour votre soutien !
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
une photo du machin ?Jacob1 a écrit:Pour le 12 v, comment je fais pour verifier ?
J’ai bien un machin pour l’électricité, mais je sais pas m’en servir
Je suis une bur*e sur cette partie là (aussi), mais j’aime bricoler et apprendre alors si vous me guidez, j’y arriverai.
Merci encore pour votre soutien !

alain981- ZONE ROUGE /////
- 08/04/2020
Messages : 985
Localisation : Isère
Modèle : Boxster 981 S
Re: Autoradio retour à l’origine
Jacob1 a écrit:
J’ai bien un machin pour l’électricité, mais je sais pas m’en servir
Il faut utiliser la position Volt continue (symbole =) avec le curseur sur la position supérieure mais la plus proche du 12v. Souvent 20 ensuite plus qu'a mesurer. Le fil rouge + (généralement) sur le le fil à tester. Le fil noir - sur une masse (la carrosserie fait l'affaire)
J'oubliai: Pour ton machin le fil rouge doit être inséré dans la fiche Volt, Ampère ,Ohm. Le fil noir dans la fiche com. (Généralement il y a une troisième fiche pour le fort ampérage)
Une photo de ton machin nous permettrait d'être plus précis dans nos explications
al0546- ADMINISTRATEUR
- 06/07/2013
Messages : 8817
Localisation : 40
Modèle : 986
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
al0546 a écrit:J'oubliai: Pour ton machin le fil rouge doit être inséré dans la fiche Volt, Ampère ,Ohm. Le fil noir dans la fiche com. (Généralement il y a une troisième fiche pour le fort ampérage)
Une photo de ton machin nous permettrait d'être plus précis dans nos explications

Du coup, voici le branchement.
Je vais aller faire le test dans la soirée.
Merci ;)
Jacob1- 6500 tr/mn
- 04/04/2020
Messages : 619
Age : 49
Localisation : Aube
Modèle : 986 2,5
Re: Autoradio retour à l’origine
tu te mets sur la position 20v continu et tu branches les câbles comme indiqué edit en plus je me suis gouré inverse rouge et noir noir (sur commun )
la pointe du cordon rouge sur la cosse du câble que je t'ai indiqué a5 et l'autre à la masse (châssis du poste ça devrait le faire ) tu allumes le Becker et tu dois avoir "12v" qui s'affiche selon la précision de ton machin
re edit c'est bon je vois que je n'ai pas été assez rapide

pour info "Le connecteur C1 ( le fil bleu et marron rejoint plusieurs fils bleus et marrons)" =normal

la pointe du cordon rouge sur la cosse du câble que je t'ai indiqué a5 et l'autre à la masse (châssis du poste ça devrait le faire ) tu allumes le Becker et tu dois avoir "12v" qui s'affiche selon la précision de ton machin
re edit c'est bon je vois que je n'ai pas été assez rapide

pour info "Le connecteur C1 ( le fil bleu et marron rejoint plusieurs fils bleus et marrons)" =normal

Dernière édition par alain981 le Sam 26 Déc 2020 - 0:10, édité 1 fois
alain981- ZONE ROUGE /////
- 08/04/2020
Messages : 985
Localisation : Isère
Modèle : Boxster 981 S
Page 1 sur 3 • 1, 2, 3

» autoradio
» Autoradio
» Remplacement autoradio CDR—22 par autoradio classique
» Autoradio GPS
» autoradio
» Autoradio
» Remplacement autoradio CDR—22 par autoradio classique
» Autoradio GPS
» autoradio
Page 1 sur 3
Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
|
|
» Pic Nic T'sa Meeeeehr !
» Cévennes and cars Alès : les photos !!!
» entretien
» Commutateur anti-brouillard avec feux bi-xénon
» Pneus usés conservés pour la piste
» montage autoradio double din
» manuel atelier moteur
» et si le prochain 718 etait electrique?...
» Phare LED et contrôle technique
» Commandes en hausse
» demontage remontage de l'alternateur
» Pédalier aluminium?
» 4ème « Classic Porsche Normandie » lle 31 juillet 202
» Silentbloc moteur
» 101 projets pour votre Porsche..votre avis ..
» impossible de retirer la clé de contact !
» Avis sur rose passion en 2022
» Manuel de Réparation Porsche Boxster et S de 1997 à 2004 [Dispo ICI]
» Rpl vase d'expansion
» moteur 986S
» présences de particules "types plastiques marron" dans le fitre à huile
» Rrrrrruby
» Présentation de ma Porsche Boxster 987 Evolution 245ch Rouge Indien
» Installer un silencieux inox à valves – Tutoriel Boxster 986
» Amortisseurs
» Photos de NOS boxster
» Les chutes du Niagara
» probleme ouverture capote par telecommande 718
» Démarrage botter 987
» Recherche d'un 986 pour le magazine AutoRetro
» probleme de capote
» Un moteur qui migre vers l'arrière?????
» Recherche câble Durametric
» fibre optique
» Remplacement des élastiques sur capote 987 ph1
» Mettre ma Boxster sur rails #7- Sauvetage des jantes pour rails
» Code d'erreur 8009 "Door h. button, inner sh. Stroke" ?
» 986 chauffe
» Recherche jantes carrera sport en 19 pour cayman 987s
» Rallye touristique Occitanie-Terres du Sud, 11-15 mai 2022
» Et que la quête commence ......
» Bache de protection (en attendant le garage...)
» Comment changer les bougies, bobines et puits de bougie – Tutoriel Boxster 986
» Contre visite ct pollution lambda
» rotules de suspensions
» Traitement céramique
» condenseur de clim
» Changement plaquettes & témoins : allumage voyant freins
» Recherche référence pièce
» Photos Porsche
» Porte-Plaque avant hors dimension
» Rappel des 718
» Qui a dit qu'un boxster ce n'était pas pour la piste ?
» Témoins de freins carbonisés
» Achat pont auto - cherche retour d'expérience
» Compatibilité de ces jantes ?
» Quelques photos de mon boxster
» TUTO changement débitmètre d'air et nettoyage boitier papillon
» Un peu d'aide pour un cayenniste???
» La prochaine génération des 718 Boxster
» Michelin pilot Sport 4 S
» RIP mon moteur
» Bruit de crécelle à la décélération
» Installer un volant de Boxster 981 sur une 986 oui... mais non...
» Autoradio retour à l’origine
» Autoradio 2din
» réglage capote boxster 986
» Frein Cayman 981
» Sièges adaptables 987
» Références des disques de frein
» Le futur du Cayman
» Dépose protection arceau
» Le village du passage de Jupiter
» baguette porte gobelet 987: c'est réglable?
» capteur de levé de l'ailerons
» Batterie
» Fuite huile
» Rallye touristique Cévennes-Ardèche, 22-26 juin 2022
» fermeture porte gobelet
» Proche de la rupture
» Mettre ma Boxster sur rails #6 – Peindre des jantes (et ça se passe mal)
» refuite liquide de refroidissement
» Présentation COUNET08
» Belmont/Rance
» Numéro VIN Cayman 987 Cup
» Volant Peint
» radiateurs de refroidissement moteur 986
» siege boxster 2000 2,7
» cliquetis poussoirs
» Burmester ou Bose?
» Ferrari au Ricard
» Recensement de CAYMAN !! SVP
» Manuel d utilisation autoradio CDR24
» Tableau d'attribution des fusibles plus lisible
» Démontage connecteurs airbag ?
» Ventilateur moteur ne se met pas en route
» a
» quelle housse avez vouz et quel prix ?
