essais Remise a neuf des suspensions arrières

Message par Jacob1 Jeu 31 Mar 2022 - 17:36

Rappel du premier message :

Bonjour,

Après la remise à neuf des suspensions avants qui m’avaient posées leur lot de problèmes en 2021, je m’attaque maintenant aux suspensions arrières…

J’ai bien étudié la chose au travers de divers tutos que j’ai pu trouver sur le net et fort de mon expérience sur l’avant je me suis lancé sans trop d’appréhension (peut être un peu peur de l’ecrou entre cardan et moyeu tout au plus, compte tenu du couple appliquer sur celui ci).

Toutes les pièces étant reçues j’ai pu attaquer dès hier.

Tout s’est déroulé comme dans un rêve ( au début du moins…).
J’ai ey un peu de mal à enlever le cache ecrou central sigle porsche sur la jante, mais en enlevant la jante et en poussant depuis l’intérieur, c’est finalement venu… par contre, j’ai un peu abîmé le bout de plastique à 50€… ouch !
Ca se voit pas trop, je le laisserai tel quel.

Vint ensuite le tour de l’ecrou central de 32 ; une bonne clé coulissant facom, une rallonge de 1m30, un peu de force et le tour est joué, facile !
Reste que si je n’ai pas abimé la clé coulissante, la petite rallonge que j’ai employée en premier n’a pas résisté !
Après vérification, je me suis aperçu qu’il s’agissait d’une no name que j’ai récupérée je sais pas où…
Du coup, c’est avec appréhension que j’ai utilisé la même de marque Facom (il y a un magasin d’usine près de chez moi 😁) qui a fait le boulot sans broncher, ni casser.

Ensuite démontage du bras arrière : vis pas de problème, rotule idem avec un arrache rotule adapté… clac !
Bras avant sur bras principal, rien a dire, easy

A ce moment, j’ai pu désolidariser le cardan du moyeu en donnant 2-3 coups de maillet et en secouant le paquet (pas le mien, celui de la suspension 😁).

Puis je me suis attaqué au bras principal qui, je le rappelle n’était déjà plus maintenu par le bras avant.
Un coup de marteau ou deux ont suffi a sortir la rotule une fois fois le boulon desserré. J’avais mon arrache rotule sous la main, mais j’en ai même pas eu besoin :/
Je me suis en suite attaqué a l’ecrou qui attache le bras au chassis: boulon ôté sans problème.
Par contre, impossible d’enlever la vis transversale : j’ai tapé, dévissé… rien…

J’ai alors remis le bras avant sur le bras principal, ce qui a donné du jeu au bras principal par rapport au chassis ; je me suis alors dit que j’étais sauvé et que cette satanée vis allait maintenant venir facilement…. Erreur.
J’ai passé l’après-midi à taper, visser’ dévisser, retaper de l’autre…
RIEN !

Je suis dépité et bloqué.

Je vous mets 2-3 photos de la coupable :

Remise a neuf des suspensions arrières - Page 4 4a4c8d10
Remise a neuf des suspensions arrières - Page 4 0f144710
Remise a neuf des suspensions arrières - Page 4 162f6310

Franchement, je ne sais pas trop quoi faire.
En plus, je ne peux pas enlever la rotule du bras principal, qui me libérerait de la place.
En effet, je manque d’accès pour introduire une btr et maintenir la vis (et en plus, j’ai foiré l’empreinte, comme j’ai tenté le coup 😇)

Bref, j’ai BESOIN DE VOTRE AIDE sur ce coup là.
Tous les avis seront  bons à prendre pour moi.
Merci d’avance.

En attendant, je vais pleurer… 😱


Dernière édition par Jacob1 le Sam 2 Avr 2022 - 12:43, édité 2 fois
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas


essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Mar 12 Avr 2022 - 22:28

Connaissez vous le couple serrage des écrous permettant de fixer cette barre sous le boxster, svp ?
Remise a neuf des suspensions arrières - Page 4 7fc82010

Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Mar 12 Avr 2022 - 22:37

Je dirais 65 NM, mais ne suis pas 100% sûr
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Chab Mer 13 Avr 2022 - 11:14

C'est bien indiqué 65 Nm dans le Bentley pour les attaches au châssis et aux suspensions symp

- https://www.boxster-cayman.com -


Présentation de mon 986 S
Chab
Chab
2500 tr/mn
2500 tr/mn

16/07/2021
Messages : 138
Localisation : Villefranche sur Saône
Modèle : Boxster S 986 phase 1

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Mer 13 Avr 2022 - 13:09

Chab a écrit:C'est bien indiqué 65 Nm dans le Bentley pour les attaches au châssis et aux suspensions  symp
Merci 😉
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Jeu 14 Avr 2022 - 8:53

Je m’attelle maintenant au remontage.
Pour cela, j’ai besoin des couples de serrage.

Je mets ci dessous ceux que j’ai trouvés.
Pouvez vous les valider, svp ?
Merci d’avance  Remise a neuf des suspensions arrières - Page 4 1f609

Remise a neuf des suspensions arrières - Page 4 65cc0310

5 : 85nm
6 : 50nm

Remise a neuf des suspensions arrières - Page 4 Fefce310

11 : 160nm
14 : 100nm
15 : 75nm
16 : 160nm
20 : 100nm
21 : 75nm

Pas sur la photo

Ecrou central roue : 460nm
Ecrou amortisseur : 60nm
Écrous amortisseurs/carrosserie : 33nm
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Dom2b69 Jeu 14 Avr 2022 - 18:29

Ca semble cohérent, tu les a trouvé où ces ces couples de serrage ? Pas trop de difficultés pour démonter l'amortisseur ?
Dom2b69
Dom2b69
6000 tr/mn
6000 tr/mn

03/12/2017
Messages : 548
Localisation : Santa Maria di Lota, Haute-Corse et Les Chères Rhône
Modèle : Ex Boxster 986 2.5 1999, Actuelle 996 Carrera 2 3.6 2003

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Jeu 14 Avr 2022 - 19:13

Hello
J’ai trouvé les couples sur Hayne ´s, mais comme j’ai quelquefois des doutes sur les traductions, je préfère des confirmations 😃

Je confirme que le mélange acétone hule boite est tres efficace :
Au moment où j’ai décidé de le faire parce que l’amortisseur ne voulait pas venir, l’amortisseur est venu 😁

Je n’ai donc pas eu besoin de faire melange lol.

Bref, l’amortisseur neuf est maintenant en place ; demain remontage des différents bras (et j’espère aussi démontage du côté droit 😃)
Grace a vous, ça avance, ça avance…
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Jeu 14 Avr 2022 - 19:18

Je confirme ce que j’ai lu par ailleurs : pas besoin de defaire le gros ecrou de cardan : cela passe cardan en place…
Je le retiens pour faire l’autre côté 😁
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Dom2b69 Jeu 14 Avr 2022 - 19:56

Tu as un lien pour retrouver ces couples stp ?
As tu pensé à aligner les repères du bras de suspension avant de bloquer l'excentrique ?
Dom2b69
Dom2b69
6000 tr/mn
6000 tr/mn

03/12/2017
Messages : 548
Localisation : Santa Maria di Lota, Haute-Corse et Les Chères Rhône
Modèle : Ex Boxster 986 2.5 1999, Actuelle 996 Carrera 2 3.6 2003

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Jeu 14 Avr 2022 - 20:16

Dom2b69 a écrit:Tu as un lien pour retrouver ces couples stp ?
As tu pensé à aligner les repères du bras de suspension avant de bloquer l'excentrique ?
J’ai téléchargé le Hayne s au travers du site (merci encore 😀iCI
Oui, j’ai bien pensé a mettre aux repères, mais de toute manière, il y aura une géométrie de faite des que j’ai tout installé 😉
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Dom2b69 Jeu 14 Avr 2022 - 21:04

Merci Jacob.
Dom2b69
Dom2b69
6000 tr/mn
6000 tr/mn

03/12/2017
Messages : 548
Localisation : Santa Maria di Lota, Haute-Corse et Les Chères Rhône
Modèle : Ex Boxster 986 2.5 1999, Actuelle 996 Carrera 2 3.6 2003

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Nono59 Jeu 14 Avr 2022 - 22:01

Super pour le Hayne merci Jacob
Nono59
Nono59
VIP 2000
VIP 2000

14/02/2020
Messages : 2839
Localisation : Cambrai
Modèle : Boxster 987

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Sam 16 Avr 2022 - 12:09

Bonjour à tous.
Je vous fait un petit point de situation a date.

Le côté droit est enfin terminé depuis hier :

Remise a neuf des suspensions arrières - Page 4 Eaa23910
Remise a neuf des suspensions arrières - Page 4 C8013310

Je n’ai pas rencontré de problème particulier au remontage (a part le serrage au couple de la rotule du bras principal et celui de l’ecrou en tête d’amortisseur par faute de place/ prise - j’ai mon outil magique qui permet d’accoupler une clé dynamométrique sur une clé fourche/oeil - pas toujours simple mais efficace)


Ce matin, j’ai commencé le côté conducteur…

Après avois démonté la roue, je me suis aperçu qu’un puit de bougie s’est mis à fuir…
J’avais essayé de les changer, avec l’outil ad hoc recommandé par pedro garage, mais rien à faire : il ne vient pas…

Remise a neuf des suspensions arrières - Page 4 E9bf3710
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Gustav Sam 16 Avr 2022 - 13:22

C'est un complot !! lol!

^; ^;
Gustav
Gustav
VIP 4000
VIP 4000

Remise a neuf des suspensions arrières - Page 4 Boxste10
04/09/2008
Messages : 4144
Age : 102
Localisation : Marseille
Modèle : Boxster S

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Dom2b69 Sam 16 Avr 2022 - 13:45

Pour les puits de bougies je me suis servi d'un bouchon de nable. Tu peux nous faire une photo de ton adaptateur pour clé dynamométrique stp ?
Remise a neuf des suspensions arrières - Page 4 Bouchon-de-nable-inox-adaptable-o22mm
Dom2b69
Dom2b69
6000 tr/mn
6000 tr/mn

03/12/2017
Messages : 548
Localisation : Santa Maria di Lota, Haute-Corse et Les Chères Rhône
Modèle : Ex Boxster 986 2.5 1999, Actuelle 996 Carrera 2 3.6 2003

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Sam 16 Avr 2022 - 14:06

J’en ai deux comme cela, mais voilou pour mes puits…
Je les mets, je tire : ça fait plop et rien ne vient…
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Sam 16 Avr 2022 - 14:24

Pour ce qui est des suspensions, autant côté droit le démontage avait été facile (vis de bras principal mis a part 😁), autant de ce côté chaque vis est un combat…

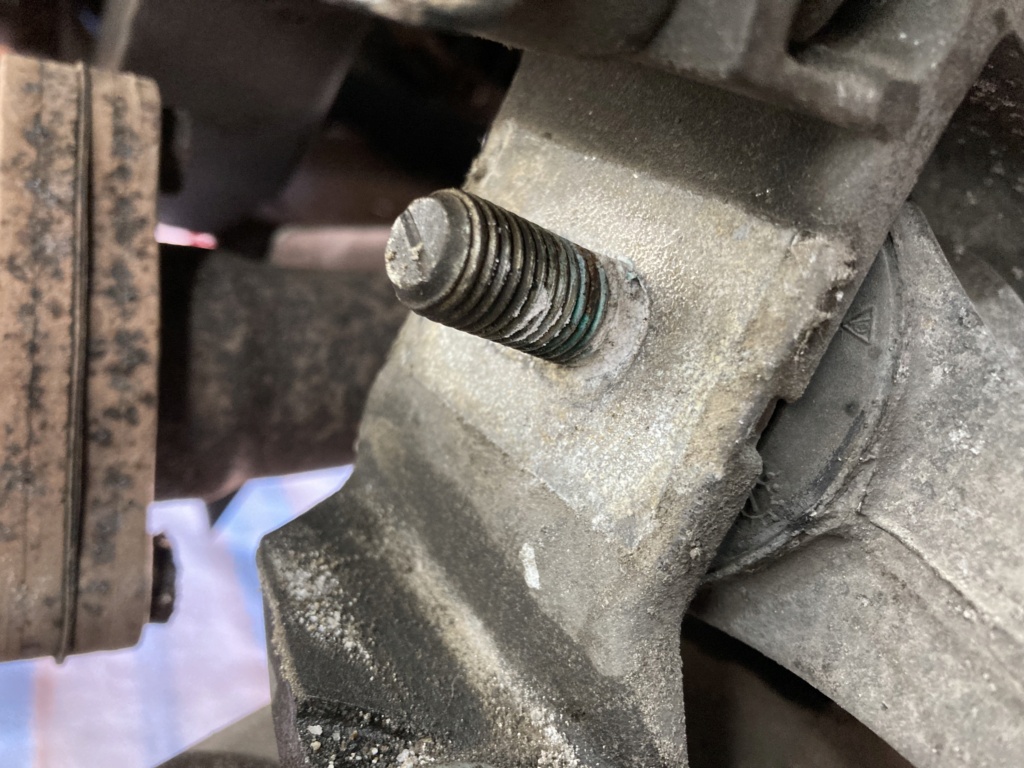

La rotule du bras principal ne vient pas et la vis est aussi scellée au bras ; on voit même une gangue autour de la vis au démontage de la rondelle graduée :
Remise a neuf des suspensions arrières - Page 4 45e64f10
Remise a neuf des suspensions arrières - Page 4 6f006210

J’ai pas tellement de bol, je crois….

Ah, aussi, la vis du bras arrière semble aussi bloquée : la zut, je vous dis bab

Dom2b69, je te fais la photo de ce bel outil cet après-midi 😉
(Il n’y a rien de grivois pour ceux qui auraient l’esprit mal placé…. Comme moi 😂)
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Sam 16 Avr 2022 - 14:32

Mieux qu’une photo, j’ai retrouvé le site de l’outil magique :
https://www.motionpro.com/a/adjustable-torque-wrench-adapter-08-0380/

J’en parlais déjà ICI
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par TOUB42 Sam 16 Avr 2022 - 17:32

bonjour,
bravo et bon courage
où a tus acheté tes pièces.
je vais de voir m'y coller
cdlt
TOUB42
TOUB42
3000 tr/mn
3000 tr/mn

17/01/2012
Messages : 164
Age : 64
Localisation : NORD
Modèle : BOXSTER 7/2002

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Sam 16 Avr 2022 - 18:27

J’achète beaucoup sur motorintegrator.de qui est site allemand peu cher et très performant en terme de livraison (bien mieux que les sites français bien connus) et sur lequel on ne reçoit pas de contrefaçon (comme sur un autre site allemand dont le nom contient doc)
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par manu26 Dim 17 Avr 2022 - 8:25

il te faudrait vraiment un bon dégripant, le W40 ne vaut rien,c'est mieux de  mettre de l'huile fluide,
je peux pas te conseiller,j'ai encore un fond que j'avais eu il y trés longtemps,mais la marque n'existe plus,
manu26
manu26
3500 tr/mn
3500 tr/mn

08/12/2020
Messages : 243
Age : 63
Localisation : Orange
Modèle : boxster 987 S tiptro RHD

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Dim 17 Avr 2022 - 21:47

J’ai finalement dû couper la vis du bras oscillant côté gauche aussi…
Il était littéralement soudé au silent bloc…

Le tube de bougie ne veut toujours pas venir !!! Grrrrrrr milt
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Lun 18 Avr 2022 - 12:31

Aggghhhhhh !
Je viens de rendre compte que le soufflet extérieur du cardan est en fin de vie….
Cela ne s’arrêtera jamais ?

Je viens de regarder des tutos, ça a pas l’air si simple à changer…
Mais bon, il faut que je le fasse maintenant que la suspension est entièrement démontée.
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Nono59 Lun 18 Avr 2022 - 13:25

Il faut un appareil pour mettre le soufflet qui l’écarte pour pouvoir le passer
Nono59
Nono59
VIP 2000
VIP 2000

14/02/2020
Messages : 2839
Localisation : Cambrai
Modèle : Boxster 987

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Lun 18 Avr 2022 - 19:26

Après 45 minutes de combat, le puit est finalement sorti.
Il m’a fallu opérer et j’ai bien eu peur de laisser le bout du puit près de la bougie.

Je pense que le joint pres de la bobine était collée, parce qu’une fois extrait, j’ai pu attraper le tube avec une pince et il est venu assez facilement.

Quelques photos de mon bouchon de nable qui n’a pas été efficace dans mon cas et du tube en cours et après la sortie…

Remise a neuf des suspensions arrières - Page 4 16e95c10
Remise a neuf des suspensions arrières - Page 4 B5f82a10
Remise a neuf des suspensions arrières - Page 4 D54d3610

Et aussi, une petite vue du fameux soufflet de cardan :
Remise a neuf des suspensions arrières - Page 4 620c4810
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par boulitos Lun 18 Avr 2022 - 20:00

Quelles galères Jacob !
Décidemment tu les collectionnes toutes !
Heureusement que tu es bricoleur et que tu prends tout du bon côté !
Bravo à toi et courage ! ..:
boulitos
boulitos
LUXURY CLUB PORSCHE
LUXURY CLUB PORSCHE

19/05/2019
Messages : 13885
Localisation : Occitanie
Modèle : trapanelle

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Lun 18 Avr 2022 - 20:03

boulitos a écrit:Quelles galères Jacob !
Décidemment tu les collectionnes toutes !
Heureusement que tu es bricoleur et que tu prends tout du bon côté !
Bravo à toi et courage !  ..:
Merci !
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par boulitos Lun 18 Avr 2022 - 20:08

Le bon côté de tout cela , c'est qu'une fois le tout résolu , tu seras non seulement tranquille à ce niveau , mais de plus tu auras la satisfaction d'avoir été plus fort que l'adversité !
symp
boulitos
boulitos
LUXURY CLUB PORSCHE
LUXURY CLUB PORSCHE

19/05/2019
Messages : 13885
Localisation : Occitanie
Modèle : trapanelle

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Nono59 Mar 19 Avr 2022 - 7:23

Oui bravo pour ta ténacité 👍 comme quoi il faut jamais renoncer
Nono59
Nono59
VIP 2000
VIP 2000

14/02/2020
Messages : 2839
Localisation : Cambrai
Modèle : Boxster 987

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Jacob1 Mar 19 Avr 2022 - 7:55

Merci pour votre support merci
Ca reconforte, parce qu’il y a des moments où jjuu
Jacob1
Jacob1
6500 tr/mn
6500 tr/mn

04/04/2020
Messages : 618
Age : 49
Localisation : Aube
Modèle : 986 2,5

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Gustav Mar 19 Avr 2022 - 8:35

Tu seras même capable d'ouvrir un garage !

Remise a neuf des suspensions arrières - Page 4 Th.jpg?u=https%3A%2F%2Ftse1.mm.bing.net%2Fth%3Fid%3DOIP  rire

^; ^;
Gustav
Gustav
VIP 4000
VIP 4000

Remise a neuf des suspensions arrières - Page 4 Boxste10
04/09/2008
Messages : 4144
Age : 102
Localisation : Marseille
Modèle : Boxster S

Revenir en haut Aller en bas

essais Re: Remise a neuf des suspensions arrières

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 4 sur 5 Précédent  1, 2, 3, 4, 5  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
